Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE LA VALVULA DE PURGA (VSV DE PURGA)

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - 2

20 °C (68 °F)

23 a 26 ?

Si el resultado no es el especificado, sustituya la valvula de purga (VSV de purga).

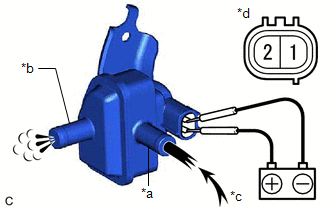

(b) Aplique tension de la bateria entre los terminales de la valvula de purga (VSV de purga) y compruebe que se producen los siguientes eventos cuando se introduce aire en la lumbrera (E).

OK:

Condicion de medicion

Estado especifico

Tension de la bateria aplicada entre los terminales 1 y 2

El aire fluye desde la lumbrera (F)

No se aplica la tension de la bateria a los terminales 1 y 2

No fluye aire

Si el resultado no es el especificado, sustituya la valvula de purga (VSV de purga).

*a

Lumbrera (E)

*b

Lumbrera (F)

*c

Aire

*d

Componente sin mazo de cables conectado

(Valvula de purga (VSV de purga))
