EXTRACCION
PROCEDIMIENTO

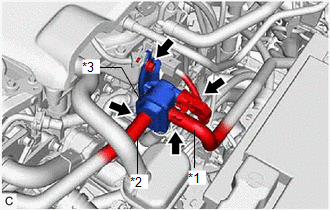

1. EXTRAIGA LA VALVULA DE PURGA (VSV DE PURGA)
| (a) Desconecte el conector de la valvula de purga (VSV de purga). |
|
(b) Deslice el clip y desconecte la manguera de alimentacion de vapor de combustible No. 1 de la valvula de purga (VSV de purga)
(c) Desconecte la manguera de alimentacion de vapor de combustible No. 2 de la valvula de purga (VSV de purga).
(d) Extraiga el perno y la valvula de purga (VSV de purga) del soporte de la VSV de purga.
