Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (control De Emisiones) / VAlvula De Egr / InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA VALVULA DE EGR

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 (EGA+) - 2 (EGA-)

20 °C (68 °F)

3.1 a 3.7 ?

3 (EGB-) - 4 (EGB+)

Si el resultado no es el especificado, reemplace el conjunto de la valvula de EGR.

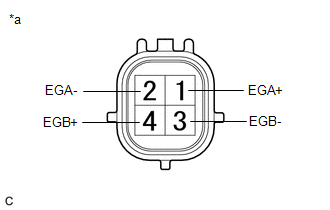

*a

Componente no conectado al mazo de cables

(Conjunto de la valvula de EGR)
