COMPONENTES

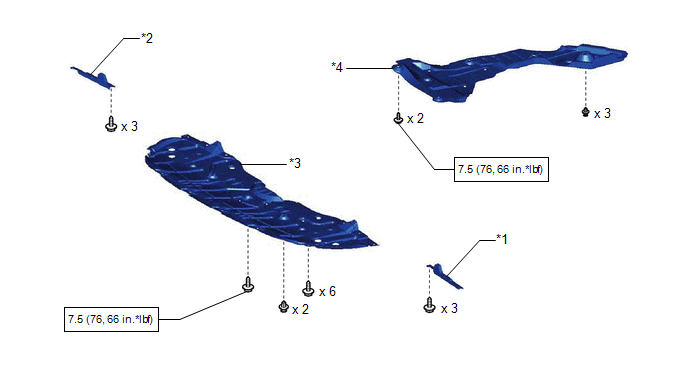

ILUSTRACIÓN
|
*1 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*2 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*3 | CUBIERTA INFERIOR DEL MOTOR Nº 1 |
*4 | CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

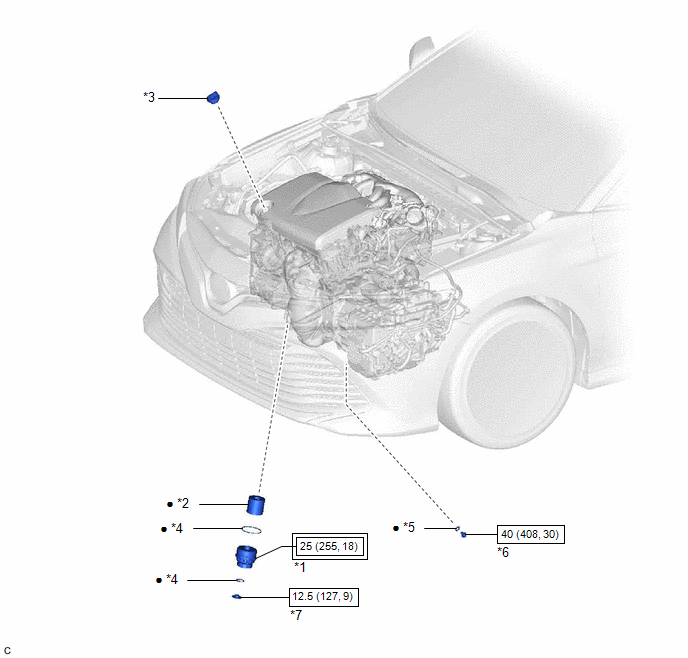

ILUSTRACIÓN
|
*1 | CONJUNTO DEL TAPÓN DEL FILTRO DE ACEITE |
*2 | ELEMENTO DEL FILTRO DE ACEITE |
|
*3 | SUBCONJUNTO DEL TAPÓN DE LLENADO DE ACEITE |
*4 | JUNTA TÓRICA |
|
*5 | JUNTA |
*6 | TAPÓN DE DRENAJE DEL CÁRTER DE ACEITE |
|
*7 | TAPÓN DE DRENAJE DEL FILTRO DE ACEITE |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
● | Pieza no reutilizable |
- | - |
SustituciÓnInstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
(a) Enganche los 2 ganchos para instalar el conjunto del interruptor de apertura de la puerta del compartimiento de equipajes como se muestra en la ilustración.
...
InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2
(a) Enganche la garra para instalar el conjunto del medidor del sensor del nivel de combustible No. 2 en el subconjunto del tubo principal y de retorno de combustible trasero.
AVISO: Tenga cuid ...
COmo Proceder Con La LocalizaciOn De AverIas
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Use los siguientes procedimientos para localizar las averias de
supervision de punto ciego.
*: utilice el Techstream.
PROCEDIMIENTO
1. VEHICULO LLEVADO AL TALLER
SIGUIENTE
2.
ANALISIS DEL PROBLEMA DE ...
