INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR DEL MOTOR
(a) Verifique la resistencia.
| (1) Mida la resistencia segun los valores de la tabla a continuacion. Resistencia estandar:
Si el resultado no es el especificado, sustituya el interruptor del motor. |
|
(b) Inspeccione la iluminacion del LED.
(1) Aplique tension de la bateria entre los terminales del interruptor de encendido y compruebe el estado de la iluminacion del indicador de dicho interruptor.
OK:
|
Estado | Condicion especificada |
|---|---|
|

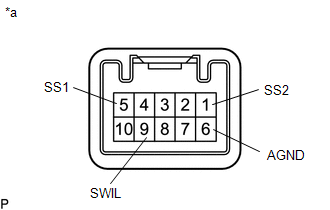

Terminal positivo (+) de la bateria > Terminal 9 (SWIL) Terminal negativo (-) de la bateria > Terminal 6 (AGND) |
Se enciende |
OBSERVACION:
Si el resultado no es el especificado, sustituya el interruptor del motor.
ExtracciOn
InstalaciOnSensor De VacIo
ComponentesCOMPONENTES ILUSTRACION
*1 CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR)
*2 MANGUERA DE VACIO
N*m (kgf*cm, lbf*pi.): par de apriete especificado
- - ComponentesCOMPONENTES ILUSTRACION
*1 CONJUNTO DE ...
InstalaciOn
INSTALACION PROCEDIMIENTO 1. COLOQUE EL CONJUNTO DEL MOTOR DE ARRANQUE
(a) Instale el conjunto del motor de arranque en el subconjunto del bloque de cilindros con los 2 pernos.
Torque: 46 N·m {469 kgf·cm, 34 ft·lbf} (b) Conecte el cable del motor n° 2 al terminal 30 con la tuerca.
Torque: ...
Silencie el circuito de senales entre el amplificador de componentes estereo y el transceptor de telematica
DESCRIPCION El DCM (transceptor de la telematica) envia una senal de silencio al conjunto del amplificador de componentes estereo.
El conjunto del amplificador de componentes estereo controla el volumen de acuerdo con la senal de silencio procedente del DCM (transceptor de telematica). DIAGRAMA DE ...
