INSTALACION
PROCEDIMIENTO
1. COLOQUE EL CONJUNTO DEL MOTOR DE ARRANQUE
(a) Instale el conjunto del motor de arranque en el subconjunto del bloque de cilindros con los 2 pernos.
Torque:
46 N·m {469 kgf·cm, 34 ft·lbf}
(b) Conecte el cable del motor n° 2 al terminal 30 con la tuerca.
Torque:
9.8 N·m {100 kgf·cm, 87 in·lbf}
(c) Cierre la capucha del terminal.
(d) Conecte el conector del conjunto del motor de arranque.
2. INSTALE LA CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

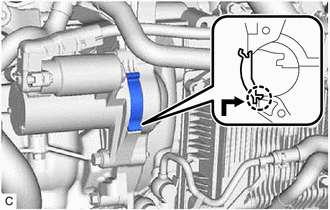

(a) Alinee el saliente con el subconjunto del bloque de cilindros y enganche la garra tal y como se muestra en la ilustracion para instalar la cubierta lateral del alojamiento del volante. AVISO:
|
|
3. INSTALE EL AISLANTE DE MONTAJE DELANTERO DEL MOTOR
Haga clic aqui
4. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Haga clic aqui
Cortocircuito a masa del embrague del convertidor de par (P074011)
DESCRIPCIÓN La válvula solenoide (SL) se activa o desactiva mediante señales procedentes del ECM para regular la presión hidráulica que actúa en la válvula de relé de enclavamiento, que luego controla el funcionamiento del embrague de enclavamiento.
No. de DTC Detection Item
Con ...
RelE
InspecciOnINSPECCION PROCEDIMIENTO
1. INSPECCIONE EL RELE ST
(a) Verifique la resistencia. (1) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester
Condicion Condicion especificada
3 - 5 Tension de la bateria no ...
Cortocircuito a la bateria o circuito abierto del sensor de detonacion 1 (banco 1 o sensor unico) (P032515)
DESCRIPCION Consulte el DTC P032511. Haga clic aqui
OBSERVACION: Cuando se almacena el DTC P032515, el ECM activa el modo a prueba de fallos. Mientras esta activo el modo a prueba de fallos, se retrasa al maximo el ajuste del encendido. El modo a prueba de fallos continuara hasta que se coloque ...
