INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO
|

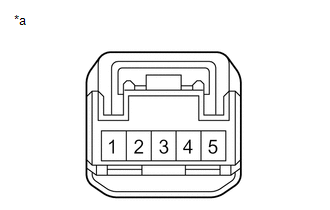

*a | Componente sin mazo de cables conectado (Conjunto del cinturon de seguridad interior central del asiento trasero derecho) |
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Estado especificado |
|---|---|---|
|
5 - 4 | Cinturon de seguridad del asiento trasero derecho desabrochado |
Inferior a 1 ? |
|
Cinturon de seguridad del asiento trasero derecho abrochado |
10 k? o superior |
Si el resultado no es el especificado, sustituya el conjunto del cinturon de seguridad interior central del asiento trasero derecho.
ExtracciOn
InstalaciOnComponentes
COMPONENTES ILUSTRACION
*1 PROTECCION DEL
COJIN DEL ASIENTO DELANTERO DERECHO
*2 PROTECCION INTERIOR
DEL COJIN DEL ASIENTO DELANTERO DERECHO
*3 MANILLA DE
LIBERACION DEL DISPOSITIVO DE AJUSTE DE RECLINADO DERECHO
*4 MANILLA DEL
DISPOSITIVO DE AJUST ...
UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN
*1 CONJUNTO DEL ACTUADOR DEL FRENO
*2 Front Recognition Camera
(con sistema de cámara delantera)
*3 ECM (para A25A-FKS)
*4 ECM (para 2GR-FKS)
*5 CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑ ...
Compruebe si hay un cortocircuito en la línea del Bus 4 a +B
DESCRIPCIÓN Podría haber un cortocircuito entre una de las líneas de bus de CAN y +B cuando no exista resistencia entre el terminal 22 (CA2H) de la ECU de pasarela central (ECU de pasarela de red) y el terminal 16 (BAT) del DLC3 o el terminal 7 (CA2L) de la ECU de pasarela central (ECU de pasarel ...
