Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / CalefacciOn / Aire Acondicionado / Sensor De Temperatura Interior / InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - 2

10 °C (50 °F)

3.00 a 3.73 k?

15 °C (59 °F)

2.45 a 2.88 k?

20 °C (68 °F)

1.95 a 2.30 k?

25 °C (77 °F)

1.60 a 1.80 k?

30 °C (86 °F)

1.28 a 1.47 k?

35 °C (95 °F)

1.00 a 1.22 k?

40 °C (104 °F)

00.80 a 1.00 k?

45 °C (113 °F)

00.65 a 00.85 k?

50 °C (122 °F)

00.50 a 00.70 k?

55 °C (131 °F)

00.44 a 00.60 k?

60 °C (140 °F)

0.36 a 0.50 k?

AVISO:

  • Sujete el sensor solamente por su conector. Al tocar la parte de la deteccion puede modificarse el valor de la resistencia.
  • Durante la medicion, la temperatura del sensor debe ser igual a la temperatura ambiente.

OBSERVACION:

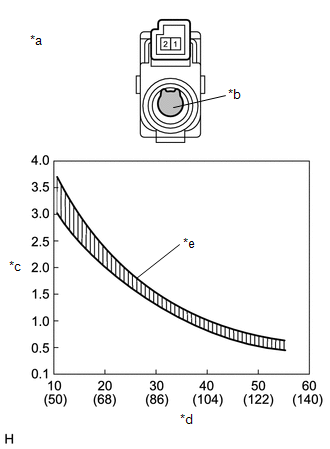

A medida que la temperatura aumenta, la resistencia disminuye (consulte el grafico).

Si el resultado no es el especificado, reemplace el termistor del enfriador (sensor de temperatura interior).

*a

Componente sin mazo de cables conectado

(Termistor del enfriador (sensor de temperatura interior))

*b

Parte sensora

*c

Resistencia (k?)

*d

Temperatura (°C ( °F))

*e

Rango permitido
