Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2 (para 6 altavoces)

(a) Con el altavoz instalado, compruebe que ninguna pieza este floja y que no haya otras anomalias.

(b) Asegurese de que no hay particulas extranas en el altavoz, desgarres en el cono u otras anomalias.

(c) Mida la resistencia del altavoz.

Resistencia estandar:

Para el lado derecho

Conexion del tester

Condicion

Condicion especificada

4 (TWR+) - 2 (TWR-)

Siempre

10 k? o superior

1 (-) - 2 (TWR-)

Siempre

Inferior a 1 ?

3 (+) - 4 (TWR+)

Siempre

Inferior a 1 ?

Para el lado izquierdo

Conexion del tester

Condicion

Condicion especificada

4 (TWL+) - 2 (TWL-)

Siempre

10 k? o superior

1 (-) - 2 (TWL-)

Siempre

Inferior a 1 ?

3 (+) - 4 (TWL+)

Siempre

Inferior a 1 ?

Si el resultado no es el especificado, sustituya el altavoz.

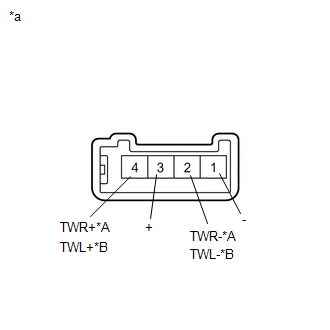

*A

Para el lado derecho

*B

Para el lado izquierdo

*a

Componente sin mazo de cables conectado

(Conjunto del altavoz delantero No. 2)

(d) Si se presume una averia en el altavoz derecho o izquierdo, intercambielos y realice una inspeccion. Si desaparece la averia despues de intercambiar los altavoces, reemplace el altavoz averiado.

OBSERVACION:

Cuando realice una inspeccion, conecte todos los conectores a los altavoces. Si el resultado no es el especificado, sustituya el altavoz.

2. INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2 (para 9 altavoces)

(a) Con el altavoz instalado, confirme que no esta floja ninguna pieza ni hay otras anomalias.

(b) Asegurese de que no hay particulas extranas en el altavoz, desgarres en el cono u otras anomalias.

(c) Mida la resistencia del altavoz.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 (WF-) - 2 (WF+)

Siempre

2.8 a 3.8 ?

Si el resultado no es el especificado, sustituya el altavoz.

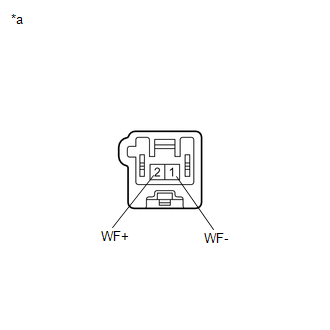

*a

Componente sin mazo de cables conectado

(Conjunto del altavoz delantero No. 2)
