EXTRACCION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA
Haga
clic aqui .gif)
2. EXTRAIGA EL EMBELLECEDOR DEL MONTANTE DELANTERO
Haga clic aqui
3. EXTRAIGA EL PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2
AVISO:
No toque el cono del altavoz.

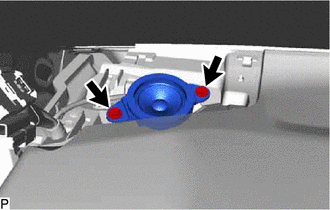

| (a) Extraiga los 2 tornillos. |
|
(b) Levante el conjunto del altavoz delantero No. 2 y desconecte el conector para extraer el altavoz.
