Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL CAPÓ

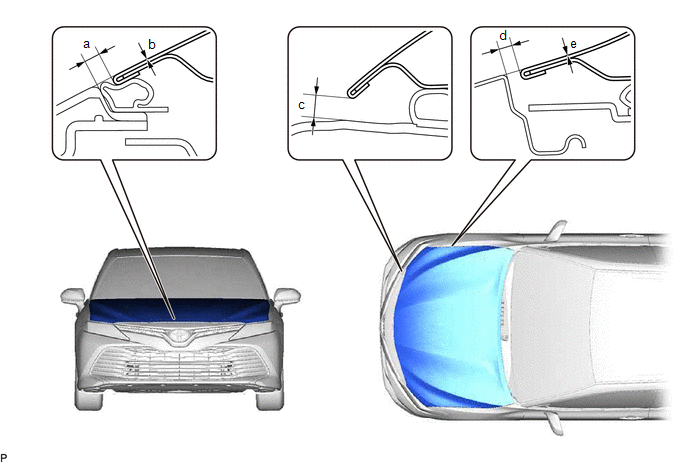

(a) Compruebe si las medidas de espacio libre de las áreas de "a" a "e" están dentro de los valores estándar.

Espacio libre estándar

Medida

Medida

Medida

Medida

a

De 2.8 a 6.8 mm (0.110 a 0.268 pulg.)

b

De -2 a 2 mm (-0.0787 a 0.0787 pulg.)

c

De 5.9 a 9.9 mm (0.232 a 0.390 pulg.)

d

De 2.5 a 5.5 mm (0.0984 a 0.217 pulg.)

e

De -1.5 a 1.5 mm (de -0.0591 a 0.0591 pulg.)

-

-

Componentes
COMPONENTES ILUSTRACIÓN *1 AISLANTE DEL CAPÓ *2 SOPORTE DERECHO DEL PUNTAL DEL CAPÓ *3 SOPORTE DEL PUNTAL DEL CAPÓ *4 CONJUNTO DEL SOPORTE DEL CAPÓ * ...

Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL SELLO QUE UNE EL SOPORTE DEL RADIADOR AL CAPÓ (a) Utilice un extractor de clips, desenganche los 10 clips del sello del soporte del capó al radiador par ...
