INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO IZQUIERDO DEL INTERMITENTE LATERAL
|

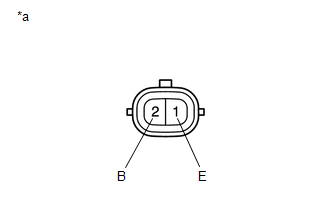

*a | Componente sin mazo de cables conectado (Conjunto izquierdo del intermitente lateral) |
(a) Aplique tensión de la batería al conjunto del intermitente lateral izquierdo y compruebe que se enciende la luz.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo (+) de la batería → Terminal 2 (B) Terminal negativo (-) de la batería → Terminal 1 (E) |
El intermitente lateral se ilumina |
Si el resultado no es el especificado, cambie el conjunto del intermitente izquierdo.
2. INSPECCIONE EL CONJUNTO DERECHO DEL INTERMITENTE LATERAL
|
*a | Componente sin mazo de cables conectado (Conjunto derecho del intermitente lateral) |
(a) Aplique tensión de la batería al conjunto del intermitente lateral derecho y compruebe que se enciende la luz.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo (+) de la batería → Terminal 2 (B) Terminal negativo (-) de la batería → Terminal 1 (E) |
El intermitente lateral se ilumina |
Si el resultado no es el especificado, cambie el conjunto derecho del intermitente lateral.
