DESCRIPCION DEL SISTEMA
FUNCIONAMIENTO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR Y DEL AVISADOR ACUSTICO RCTA (AVISADOR ACUSTICO DE SUPERVISION DE PUNTO CIEGO)
(a) Inspeccion inicial
(1) Cuando se enciende el sistema de supervision de punto ciego con el interruptor del motor en la posicion ON (IG), los indicadores del espejo retrovisor exterior del conjunto del espejo retrovisor exterior con cubierta se iluminan durante 3 segundos.
(2) Cuando se enciende la funcion RCTA con el interruptor del motor en la posicion ON (IG), los indicadores del espejo retrovisor exterior del conjunto del espejo retrovisor exterior con cubierta se iluminan durante 3 segundos y el avisador acustico RCTA (avisador acustico del monitor de supervision de punto ciego) suena durante 1 segundo.
(3) Cuando se activa el interruptor del motor de OFF a ON con el sistema de supervision de punto ciego encendido, los indicadores del espejo retrovisor exterior del conjunto del espejo retrovisor exterior con cubierta se iluminan durante 3 segundos.
(b) Funcionamiento de cada funcion
(1) Funcionamiento del sistema de supervision de punto ciego

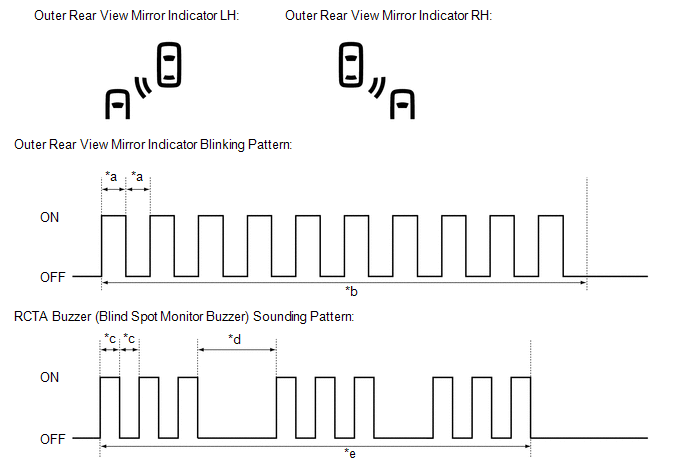

(2) Funcionamiento de la funcion RCTA
*a | 0.125 segundos |
*b | 2.5 segundos |
*c | 0.1 segundos |
*d | 0.4 segundos |
*e | 2.3 segundos |
- | - |
Circuito de la senal de velocidad del vehiculo entre el amplificador de componentes estereo y el juego de instrumentos
DESCRIPCION El conjunto del amplificador de componentes estereo recibe una senal de velocidad del vehiculo desde el conjunto del juego de instrumentos para controlar la funcion ASL.
OBSERVACION:
Se emite una tension de 12 V o 5 V de cada ECU y luego se suministra al conjunto del juego de instrume ...
