Su coche es un vehículo híbrido. Posee características distintas a las que emplean los vehículos convencionales. Asegúrese de conocer las características de su vehículo y condúzcalo con cuidado.
El sistema híbrido combina el uso de un motor de gasolina y un motor eléctrico (motor de tracción) en función de las condiciones de conducción, mejorando el rendimiento del combustible y reduciendo las emisiones de gases de escape.

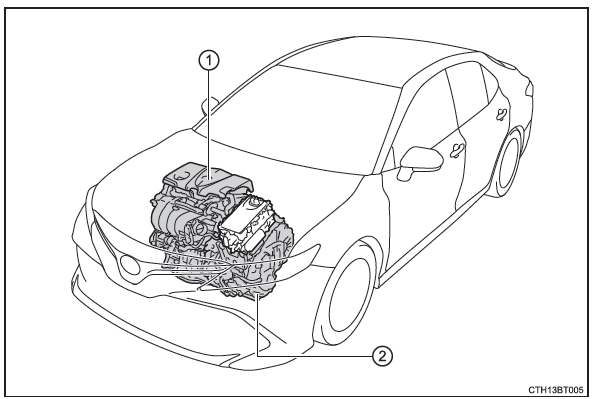

La ilustración muestra un ejemplo explicativo y puede diferir del elemento real.
◆ Cuando se detiene/al arrancar
El motor de gasolina se detiene* al parar el vehículo. Al arrancar, es el motor eléctrico (motor de tracción) el que impulsa el vehículo. A bajas velocidades o cuesta abajo en pendientes poco pronunciadas, el motor se detiene* y se usa el motor eléctrico (motor de tracción).
Cuando la palanca de cambios está en N, la batería híbrida (batería de tracción) no se carga.
*: Cuando sea necesario cargar la batería híbrida (batería de tracción) o calentar el motor, etc., el motor de gasolina no se parará automáticamente.
◆ Durante la conducción normal
Se utiliza fundamentalmente el motor de gasolina. El motor eléctrico (motor de tracción) carga la batería híbrida (batería de tracción) en la medida en que se necesita.
◆ Al acelerar bruscamente
Cuando se pisa firmemente el pedal del acelerador, la potencia de la batería híbrida (batería de tracción) se añade a la del motor de gasolina mediante el motor eléctrico (motor de tracción).
◆ Al frenar (frenado regenerativo)
Las ruedas utilizan el motor eléctrico (motor de tracción) como generador de alimentación y la batería híbrida (batería de tracción) se carga.
Sistema híbrido
