EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto de la valvula principal de combustible.

Procedimientos necesarios despues de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

El terminal de la bateria se desconecta o se vuelve a conectar

Realice la calibracion a punto cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion.

Sistema de supervision de asistencia al estacionamiento

Sistema de supervision de vista panoramica

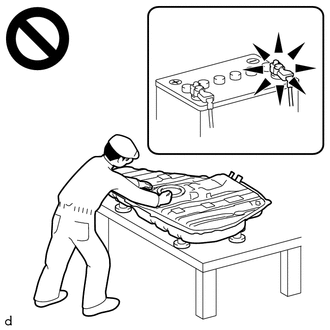

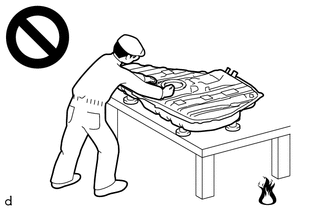

ADVERTENCIA:

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR

Haga clic aqui

2. EXTRAIGA EL SOPORTE DEL REGULADOR DE PRESION DEL COMBUSTIBLE

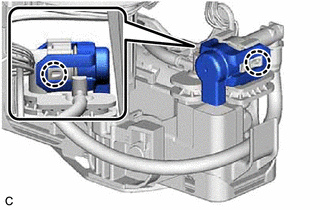

(a) Desenganche las 2 garras y extraiga el soporte del regulador de presion de combustible del conjunto del tubo de aspiracion del combustible con bomba y medidor.

3. EXTRAIGA EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE

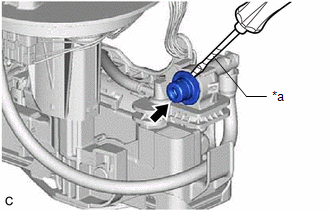

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el conjunto de la valvula principal de combustible del conjunto del tubo de aspiracion del combustible con bomba y medidor.

AVISO:

  • Extraiga con cuidado el conjunto de la valvula principal del combustible ya que la junta torica esta instalada firmemente entre el conjunto de la valvula principal de combustible y el conjunto del tubo de aspiracion del combustible con bomba y medidor.
  • No dane el conjunto del tubo de aspiracion de combustible con bomba y medidor.

*a

Cinta protectora

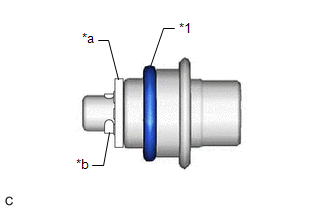

(b) Extraiga la junta torica del conjunto de la valvula principal de combustible.

AVISO:

No extraiga la malla ni el miniclip del conjunto de la valvula principal de combustible.

*1

Junta torica

*a

Malla

*b

Miniclip
