EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del sensor de control automatico de las luces.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|

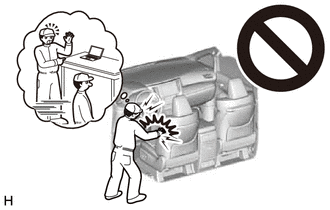

ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga
clic aqui .gif)
.png)
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
2. EXTRAIGA EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 1
Haga clic aqui
3. EXTRAIGA EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR
Haga clic aqui

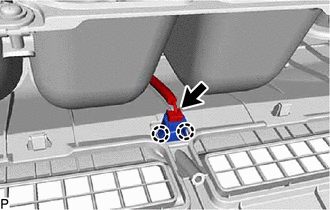

5. EXTRAIGA EL SENSOR DE CONTROL AUTOMATICO DE LUCES
| (a) Desconecte el conector. |
|
(b) Desenganche las 2 garras y extraiga el sensor de control automatico de luces.
