EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del eje de salida trasero.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas traseras

  • Lleve a cabo el "Reinicio de la memoria"
  • Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema
  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Con sistema del freno de estacionamiento eléctrico

Sin sistema del freno de estacionamiento eléctrico

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

Para la inicialización

Para la calibración

  • Inicialización del controlador de la cámara de televisión
  • Ajuste el ángulo de dirección
  • Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 2 (para 2WD)

(a) para el lado izquierdo:

Haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO N° 1 (para 2WD)

(a) para el lado derecho:

Haga clic aquí

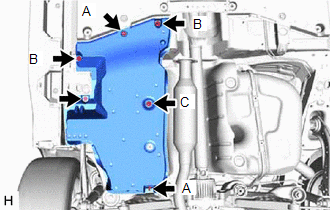

4. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 2 (para AWD)

(a) para el lado izquierdo:

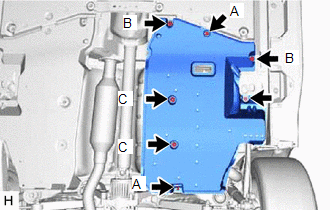

(1) Extraiga el perno y los 2 clips (A).

(2) Desenganche los 2 ojales (B) y los 2 clips (C) y extraiga la cubierta inferior del piso n° 2.

5. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 1 (para AWD)

(a) para el lado derecho:

(1) Extraiga el perno y los 2 clips (A).

(2) Desenganche los 2 ojales (B) y el clip (C) y extraiga la cubierta inferior del piso No. 1.

6. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (sin sistema del freno de estacionamiento eléctrico)

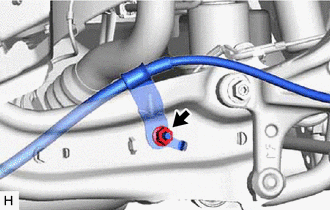

(a) Quite la tuerca y separe del conjunto del cable del freno de estacionamiento No. 3 del conjunto del eje de salida trasero.

7. SEPARE EL CABLE DEL SENSOR DE CONTROL DE DERRAPE (sin sistema del freno de estacionamiento eléctrico)

(a) Desenganche las 2 abrazaderas.

(b) Extraiga el perno y separe el cable del sensor de control de derrape del conjunto del eje de salida trasero.

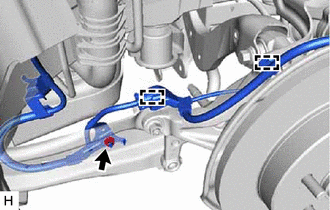

8. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 (con sistema del freno de estacionamiento eléctrico)

(a) Desenganche las 2 abrazaderas.

(b) Quite la tuerca y separe el conjunto del cable del freno de estacionamiento No. 2 del conjunto del eje de salida trasero.

9. EXTRAIGA EL CONJUNTO DEL ESTABILIZADOR TRASERO (para 2WD)

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DEL EJE DE SALIDA TRASERO

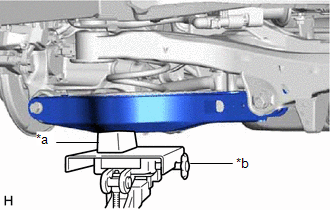

(a) Con un gato de transmisión y un taco de madera, sujete el conjunto del brazo de la suspensión trasera No. 2.

AVISO:

  • Asegúrese de elevar lentamente el conjunto del brazo de suspensión trasera No. 2 con el gato.
  • Asegúrese de realizar esta operación con el vehículo lo más bajo posible.

*a

Taco de madera

*b

Gato de transmisión

(b) para 2WD:

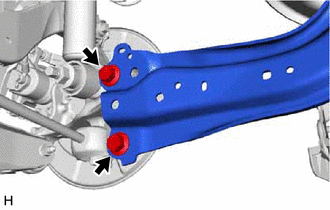

(1) Quite los 2 pernos y separe el conjunto del eje de salida trasero del subconjunto del soporte del eje trasero.

(c) para AWD:

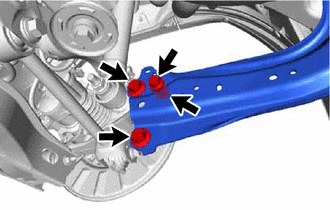

(1) Quite los 3 pernos, la tuerca y separe el conjunto del eje de salida trasero del subconjunto del soporte del eje trasero.

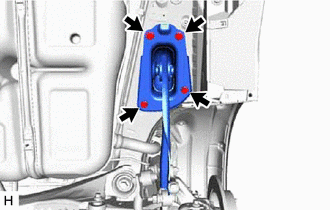

(d) Extraiga los 4 pernos y el conjunto del eje de salida trasero.

11. EXTRAIGA LA CUBIERTA DEL BRAZO DE LA SUSPENSIÓN TRASERA

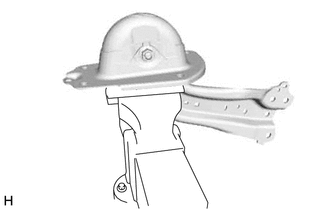

(a) Fije el conjunto del eje de salida trasero en un torno de banco con placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

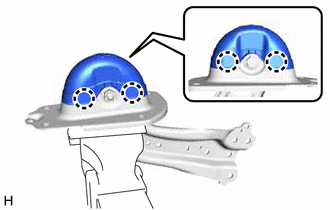

(b) Desenganche las 4 garras y quite la cubierta del brazo de la suspensión trasera

12. EXTRAIGA EL SOPORTE DEL BRAZO DE LA SUSPENSIÓN TRASERA

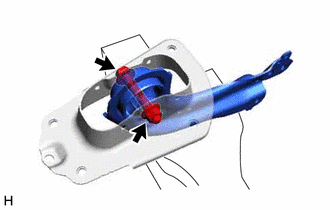

(a) Extraiga el perno, la tuerca y el soporte del brazo de la suspensión trasera del conjunto del eje de salida trasero.

AVISO:

No gire el perno, ya que tiene un tope propio. Afloje la tuerca con el perno fijado.
