EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sensor de dirección.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
| ||
Sustitución del sensor de dirección |
| Sistema de supervisión de asistencia al estacionamiento |
|
Punto neutro del ángulo de dirección (inicialice el sistema de supervisión de vista panorámica) |
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR
Haga clic aquí
2. EXTRAIGA EL SENSOR DE DIRECCIÓN

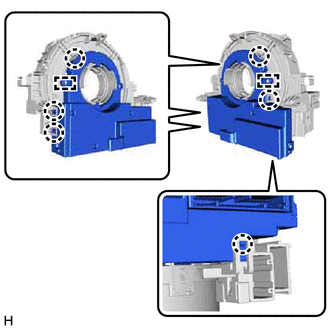

(a) Desenganche las 6 garras y los 2 pasadores y extraiga el sensor de dirección del subconjunto del cable espiral. AVISO: No dañe las garras y los pasadores del subconjunto del cable espiral. |
|
