EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA
Haga clic aquí .gif)
2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí

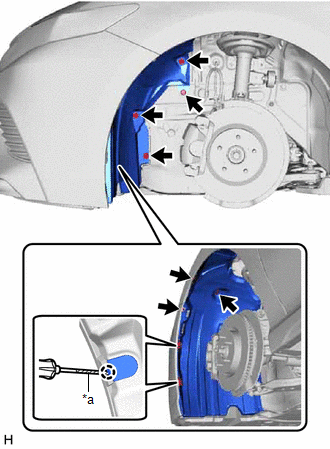

3. SEPARE EL REVESTIMIENTO DE LA ALETA DEL GUARDABARROS DELANTERO
|
*a | Cinta protectora |
(a) Extraiga el tornillo y los 6 clips.
(b) Utilice un destornillador con el extremo envuelto en cinta protectora para desenganchar las 2 mordazas con el fin de separar el revestimiento de la aleta delantera.
4. EXTRAIGA EL SENSOR DE VELOCIDAD DELANTERO
(a) Retire el revestimiento de la aleta delantera.

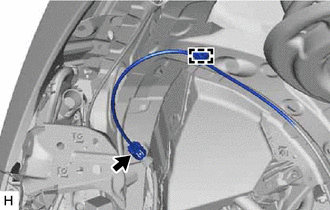

| (b) Desconecte el conector del sensor de velocidad delantero. |
|
(c) Desenganche la abrazadera.

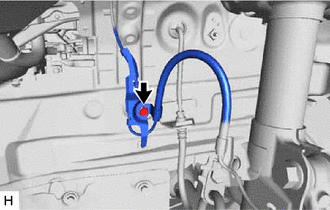

| (d) Extraiga el perno y separe la abrazadera del sensor. |
|
| (e) Extraiga el perno y separe la manguera flexible delantera y la abrazadera del sensor. |
|
| (f) Desenganche la abrazadera para separarla del sensor. |
|

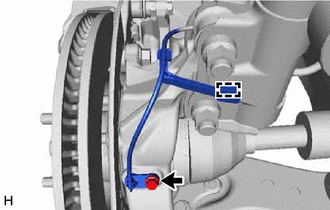

(g) Extraiga el perno y el sensor de velocidad delantero del pivote de la dirección.
AVISO:
