EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aquí .gif)
2. EXTRAIGA LA CUBIERTA DE LA BANDEJA DE LA RUEDA DE REPUESTO
Haga clic aquí
3. EXTRAIGA EL GANCHO DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES NO. 1
Haga clic aquí
4. EXTRAIGA LA PLACA DE ACABADO DEL PISO TRASERO
Haga clic aquí
5. EXTRAIGA LA CUBIERTA INTERIOR IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
6. EXTRAIGA EL RETÉN DE BLOQUEO DE LA TAPA DE APERTURA DEL DEPÓSITO DE COMBUSTIBLE
(a) Gire y extraiga el retén de bloqueo de la tapa de apertura del depósito de combustible tal como indican las flechas, en el orden que se muestra en la ilustración.
.png) |
Gire en esta dirección (1) |
.png) |
Extraiga en esta dirección (2) |

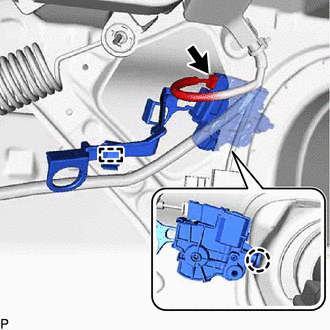

7. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE CON MOTOR
| (a) Desenganche la abrazadera. |
|
(b) Desenganche el gancho.
(c) Desconecte el conector y extraiga la tapa del depósito de combustible con conjunto del bloqueo del motor.
