EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado derecho.
Haga clic aquí
3. EXTRAIGA EL REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado derecho.
Haga clic aquí
4. EXTRAIGA EL SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL CAPÓ

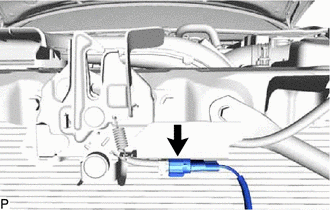

(a) Desconecte el conector. |
|

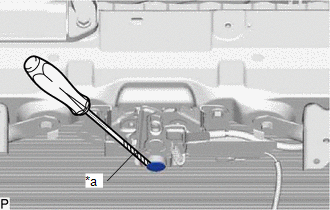

(b) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la tapa de la tuerca del bloqueo del capó. |
|

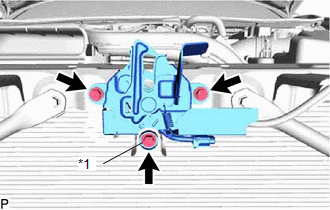

(c) Extraiga los 2 pernos y el perno de bloqueo del capó. |
|

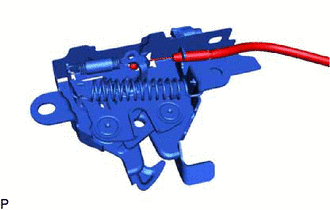

(d) Desconecte el conjunto del cable de control de bloqueo del capó y extraiga el conjunto de bloqueo del capó. |
|
6. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí.
7. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS
Haga clic aquí
8. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
9. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ
Haga clic aquí
10. EXTRAIGA EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

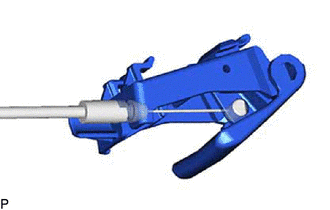

(a) Desconecte el conjunto del cable de control de bloqueo del capó y extraiga el subconjunto de la palanca de control. |
|
11. EXTRAIGA EL CONJUNTO DEL CABLE DE CONTROL DE BLOQUEO DEL CAPÓ

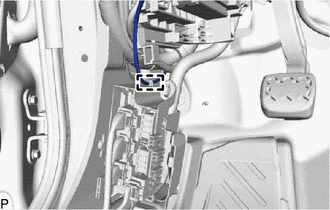

(a) Desenganche la abrazadera. |
|

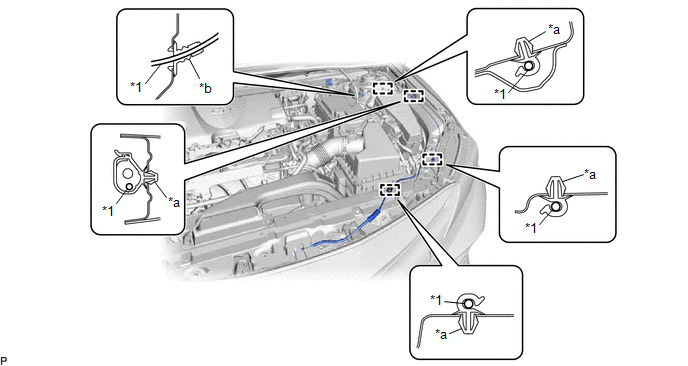

(b) Desenganche con un destornillador las 4 abrazaderas y el ojal como se muestra en la ilustración.
*1 | Conjunto del cable de control de bloqueo del capó |
- | - |
*a | Abrazadera |
*b | Ojal |
OBSERVACIÓN:
Envuelva con cinta la punta del destornillador antes de utilizarlo.
(c) Tire del conjunto del cable de control de bloqueo del capó del compartimiento del motor y extráigalo.
