COMPONENTES

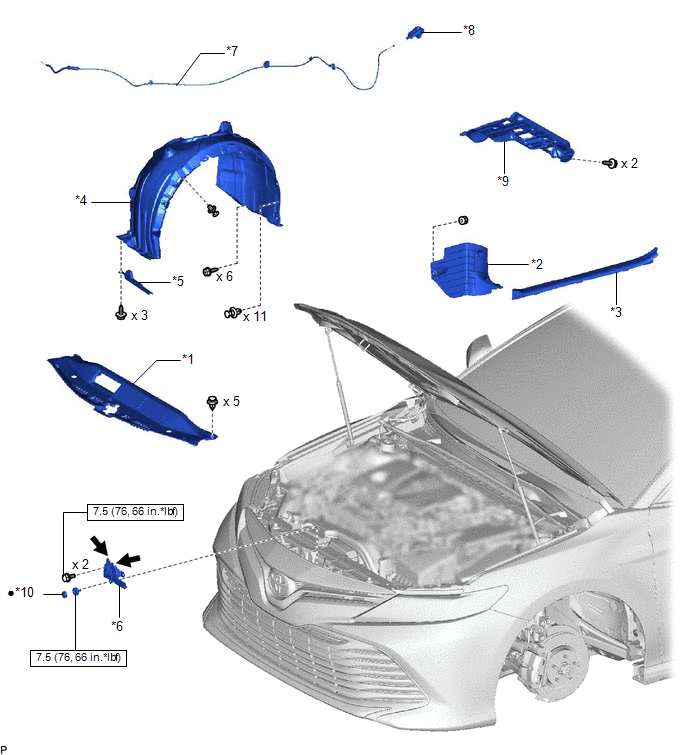

ILUSTRACIÓN
*1 | SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO |
*2 | SUBCONJUNTO DE LA GUARNICIÓN LATERAL IZQUIERDA DEL CUBRETABLEROS |
*3 | ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA |
*4 | REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA |
*5 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*6 | CONJUNTO DE BLOQUEO DEL CAPÓ |
*7 | CONJUNTO DEL CABLE DE CONTROL DE BLOQUEO DEL CAPÓ |
*8 | SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ |
*9 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1 |
*10 | SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPÓ |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
![]() |
Grasa multiusos | - |
- |
