DESCRIPCIÓN

La ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) y la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante) reciben la información de la posición de los mismos de la ECU principal de la carrocería (ECU de la carrocería de red múltiplex) a través de la comunicación LIN.

La ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) y la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante) reciben las señales procedentes de cada interruptor y activan los motores integrados.

Vinculado a las funciones del techo deslizante y consulte la comprobación del funcionamiento del parasol del techo.

Haga clic aquí

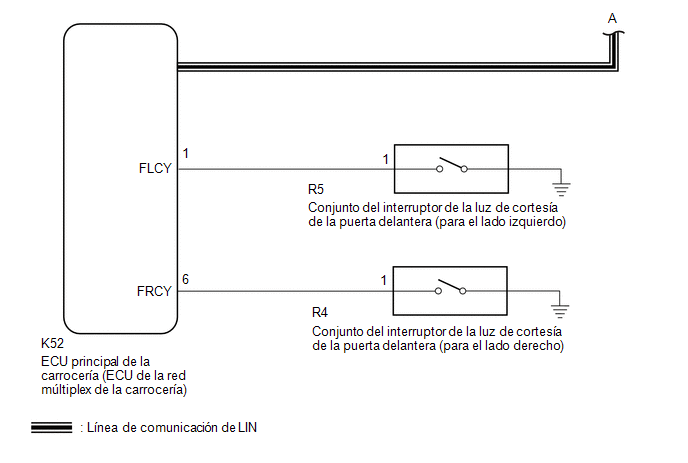

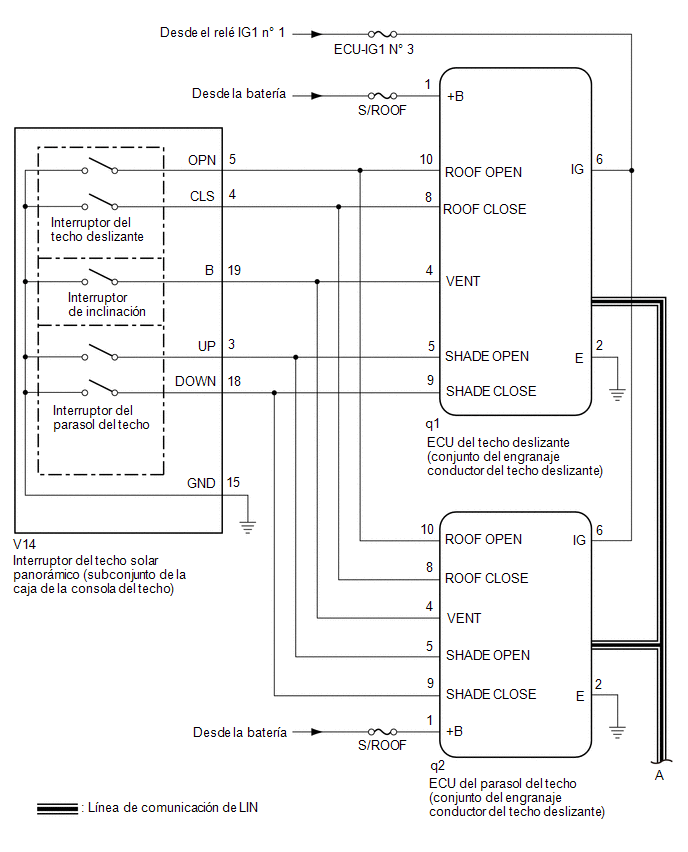

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
El funcionamiento automático del techo deslizante se puede personalizar. Asegúrese de que la función está en la posición ON.
Haga clic aquí
Si la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) o la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante) se extrae y se vuelve a colocar o se sustituye, la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) o la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante) se debe inicializar.
Haga clic aquí
El sistema del techo solar panorámico utiliza los sistemas de comunicación LIN. En primer lugar, asegúrese de que no haya averías en los sistemas de comunicación LIN. Consulte cómo proceder con la localización de averías.
Haga clic aquí
Si la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante) se emite el DTC, lleve a cabo la localización de averías para el DTC en primer lugar.
Haga clic aquí

PROCEDIMIENTO

1.	COMPRUEBE SI SE EMITE UN DTC (CARROCERÍA PRINCIPAL)

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Main Body > Clear DTCs

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Main Body > Trouble Codes

OK:

No se emiten los DTC B1273 y B2329.

VAYA A SISTEMA DE COMUNICACIÓN LIN (consulte Cómo proceder con la localización de averías)

2.	COMPRUEBE LOS DTC (TECHO DESLIZANTE Y PARASOL DESLIZANTE)

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Sliding Roof > Clear DTCs Body Electrical > Sliding Sunshade > Clear DTCs

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Sliding Roof > Trouble Codes Body Electrical > Sliding Sunshade > Trouble Codes

OK:

No se emiten los DTC B2341 ni B2344.

VAYA A TABLA DE CÓDIGOS DE DIAGNÓSTICO

3.	INSPECCIONE EL SISTEMA DE CONTROL DEL ELEVALUNAS ELÉCTRICO

(a) Compruebe si el sistema de control del elevalunas eléctrico funciona con normalidad.

Haga clic aquí

OK:

El sistema de control del elevalunas eléctrico funciona con normalidad.

VAYA AL SISTEMA DE CONTROL DEL ELEVALUNAS ELÉCTRICO

4.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (TECHO DESLIZANTE)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(d) Entre en los siguientes menús: Body Electrical/Sliding Roof/Active Test.

(e) Realice la prueba activa según los datos de la pantalla del Techstream.

Body Electrical > Sliding Roof > Active Test

Pantalla del tester	Elemento de medición	Rango de control	Nota de diagnóstico
Slide Roof	Accionamiento del motor del techo deslizante	OFF / Opn/Dwn / Clos/Up	-

Body Electrical > Sliding Roof > Active Test

Pantalla del Tester
Slide Roof

OK:

El techo deslizante se acciona mediante el Techstream.

IR AL PUNTO 13

5.	LEA EL VALOR INDICADO EN EL TECHSTREAM (TECHO DESLIZANTE)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(d) Entre en los siguientes menús: Body Electrical/Sliding Roof/Data List.

(e) Consulte la lista de datos siguiendo la pantalla del Techstream.

Body Electrical > Sliding Roof > Data List

Pantalla del tester	Elemento de medición	Rango	Condición normal	Nota de diagnóstico
Vent Switch	Señal del interruptor de inclinación	OFF u ON	OFF: Interruptor de inclinación sin pulsar ON: Interruptor de inclinación pulsado	-
Roof Open Switch	Señal del interruptor de apertura del techo deslizante	OFF u ON	OFF: Interruptor del techo deslizante no deslizado hacia atrás ON: Interruptor del techo deslizante deslizado hacia atrás	-
Roof Close Switch	Señal del interruptor de cierre del techo deslizante	OFF u ON	OFF: Interruptor del techo deslizante no deslizado hacia adelante ON: Interruptor del techo deslizante deslizado hacia adelante	-
Shade Close Switch	Señal del interruptor de cierre del parasol del techo	OFF u ON	OFF: Interruptor del parasol del techo no deslizado hacia adelante ON: Interruptor del parasol del techo deslizado hacia adelante	-
Shade Open Switch	Señal del interruptor de apertura del parasol del techo	OFF u ON	OFF: Interruptor del parasol del techo no deslizado hacia atrás ON: Interruptor del parasol del techo deslizado hacia atrás	-

Body Electrical > Sliding Roof > Data List

Pantalla del tester
Vent Switch
Roof Open Switch
Roof Close Switch
Shade Close Switch
Shade Open Switch

OK:

La pantalla del Techstream cambia según el funcionamiento del interruptor, como se muestra en la tabla.

IR AL PUNTO 11

6.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (SLIDING SUNSHADE)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(d) Ingrese a los siguientes menús: Body Electrical / Sliding Sunshade / Active Test.

(e) Realice la prueba activa según los datos de la pantalla del Techstream.

Body Electrical / Sliding Sunshade / Active Test

Pantalla del tester	Elemento de medición	Rango de control	Nota de diagnóstico
Sliding Sunshade	Accionamiento del motor del parasol del techo	OFF / Open / Close	-

Body Electrical / Sliding Sunshade / Active Test

Tester Display
Sliding Sunshade

OK:

El parasol del techo se acciona con el Techstream.

IR AL PUNTO 10

7.	LEA EL VALOR INDICADO EN EL TECHSTREAM (SLIDING SUNSHADE)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(d) Ingrese a los siguientes menús: Body Electrical / Sliding Sunshade / Data List.

(e) Lea la lista de datos de acuerdo con la pantalla del Techstream.

Body Electrical > Sliding Sunshade > Data List

Pantalla del tester	Elemento de medición	Rango	Condición normal	Nota de diagnóstico
Vent Switch	Señal del interruptor de inclinación	OFF u ON	OFF: Interruptor de inclinación sin pulsar ON: Interruptor de inclinación pulsado	-
Roof Open Switch	Señal del interruptor de apertura del techo deslizante	OFF u ON	OFF: Interruptor del techo deslizante no deslizado hacia atrás ON: Interruptor del techo deslizante deslizado hacia atrás	-
Roof Close Switch	Señal del interruptor de cierre del techo deslizante	OFF u ON	OFF: Interruptor del techo deslizante no deslizado hacia adelante ON: Interruptor del techo deslizante deslizado hacia adelante	-
Shade Close Switch	Señal del interruptor de cierre del parasol del techo	OFF u ON	OFF: Interruptor del parasol del techo no deslizado hacia adelante ON: Interruptor del parasol del techo deslizado hacia adelante	-
Shade Open Switch	Señal del interruptor de apertura del parasol del techo	OFF u ON	OFF: Interruptor del parasol del techo no deslizado hacia atrás ON: Interruptor del parasol del techo deslizado hacia atrás	-

Body Electrical > Sliding Sunshade > Data List

Pantalla del tester
Vent Switch
Roof Open Switch
Roof Close Switch
Shade Close Switch
Shade Open Switch

OK:

La pantalla del Techstream cambia según el funcionamiento del interruptor, como se muestra en la tabla.

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí

8.	INSPECCIONE EL INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Extraiga el interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

Haga clic aquí

(b) Inspeccione el interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

Haga clic aquí

SUSTITUYA EL INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

Haga clic aquí

9.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) - INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) Y MASA DE LA CARROCERÍA)

(a) Desconecte la ECU del parasol del techo q2 (conjunto del engranaje conductor del techo deslizante).

(b) Desconecte el conector q1 de la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante).

(c) Desconecte el conector V14 del interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
q2-10 (ROOF OPEN) - V14-5 (OPN)	Siempre	Inferior a 1 Ω
q2-10 (ROOF OPEN) o V14-5 (OPN) - Masa de la carrocería	Siempre	10 kΩ o superior
q2-8 (ROOF CLOSE) - V14-4 (CLS)	Siempre	Inferior a 1 Ω
q2-8 (ROOF CLOSE) o V14-4 (CLS) - Masa de la carrocería	Siempre	10 kΩ o superior
q2-4 (VENT) - V14-19 (B)	Siempre	Inferior a 1 Ω
q2-4 (VENT) o V14-19 (B) - Masa de la carrocería	Siempre	10 kΩ o superior
q2-5 (SHADE OPEN) - V14-3 (UP)	Siempre	Inferior a 1 Ω
q2-5 (SHADE OPEN) o V14-3 (UP) - Masa de la carrocería	Siempre	10 kΩ o superior
q2-9 (SHADE CLOSE) - V14-18 (DOWN)	Siempre	Inferior a 1 Ω
q2-9 (SHADE CLOSE) o V14-18 (DOWN) - Masa de la carrocería	Siempre	10 kΩ o superior
q2-2 (E) - Masa de la carrocería	Siempre	Inferior a 1 Ω
V14-15 (GND) - Masa de la carrocería	Siempre	Por debajo de 1 Ω

SUSTITUYA LA ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

Haga clic aquí

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

10.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) - BATERÍA AUXILIAR Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector q1 de la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante).

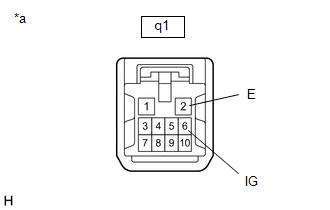

*a	Vista delantera del conector del mazo de cables (a la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante))

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester	Condición	Condición especificada
q1-6 (IG) - Masa de la carrocería	Interruptor del motor activado (IG)	De 11 a 14 V
q1-6 (IG) - Masa de la carrocería	Interruptor del motor desactivado	Inferior a 1 V

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
q1-2 (E) - Masa de la carrocería	Siempre	Por debajo de 1 Ω

SUSTITUYA LA ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

Haga clic aquí

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

11.	INSPECCIONE EL INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Extraiga el interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

Haga clic aquí

(b) Inspeccione el interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

Haga clic aquí

SUSTITUYA EL INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

Haga clic aquí

12.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) - INTERRUPTOR DEL TECHO SOLAR (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) Y MASA DE LA CARROCERÍA)

(a) Desconecte la ECU del parasol del techo q2 (conjunto del engranaje conductor del techo deslizante).

(b) Desconecte el conector q1 de la ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante).

(c) Desconecte el conector V14 del interruptor del techo solar panorámico (subconjunto de la caja de la consola del techo).

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
q1-10 (ROOF OPEN) - V14-5 (OPN)	Siempre	Inferior a 1 Ω
q1-10 (ROOF OPEN) o V14-5 (OPN) - Masa de la carrocería	Siempre	10 kΩ o superior
q1-8 (ROOF CLOSE) - V14-4 (CLS)	Siempre	Inferior a 1 Ω
q1-8 (ROOF CLOSE) o V14-4 (CLS) - Masa de la carrocería	Siempre	10 kΩ o superior
q1-4 (VENT) - V14-19 (B)	Siempre	Inferior a 1 Ω
q1-4 (VENT) o V14-19 (B) - Masa de la carrocería	Siempre	10 kΩ o superior
q1-5 (SHADE OPEN) - V14-3 (UP)	Siempre	Inferior a 1 Ω
q1-5 (SHADE OPEN) o V14-3 (UP) - Masa de la carrocería	Siempre	10 kΩ o superior
q1-9 (SHADE CLOSE) - V14-18 (DOWN)	Siempre	Inferior a 1 Ω
q1-9 (SHADE CLOSE) o V14-18 (DOWN) - Masa de la carrocería	Siempre	10 kΩ o superior
q1-2 (E) - Masa de la carrocería	Siempre	Inferior a 1 Ω
V14-15(GND) - Masa de la carrocería	Siempre	Por debajo de 1 Ω

SUSTITUYA LA ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

Haga clic aquí

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

13.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) - MASA DE LA CARROCERÍA Y BATERÍA)

(a) Desconecte la ECU del parasol del techo q2 (conjunto del engranaje conductor del techo deslizante).

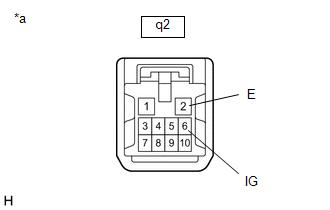

*a	Vista delantera del conector del mazo de cables (a la ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante))

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester	Condición	Condición especificada
q2-6 (IG) - Masa de la carrocería	Interruptor del motor activado (IG)	De 11 a 14 V
q2-6 (IG) - Masa de la carrocería	Interruptor del motor desactivado	Inferior a 1 V

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
q2-2 (E) - Masa de la carrocería	Siempre	Por debajo de 1 Ω

SUSTITUYA LA ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

Haga clic aquí

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
