Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

UbicaciOn De Las Piezas

UBICACION DE LAS PIEZAS ILUSTRACION *1 CONJUNTO DEL BLOQUE DE EMPALMES Y DEL BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR - FUSIBLE PRINCIPAL S/HTR - - ILUSTRACION ...

DescripciOn Del Sistema

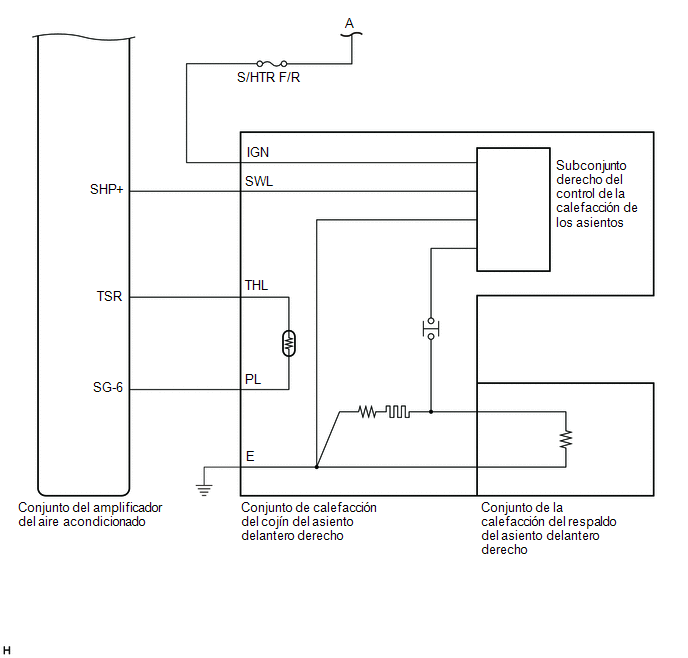

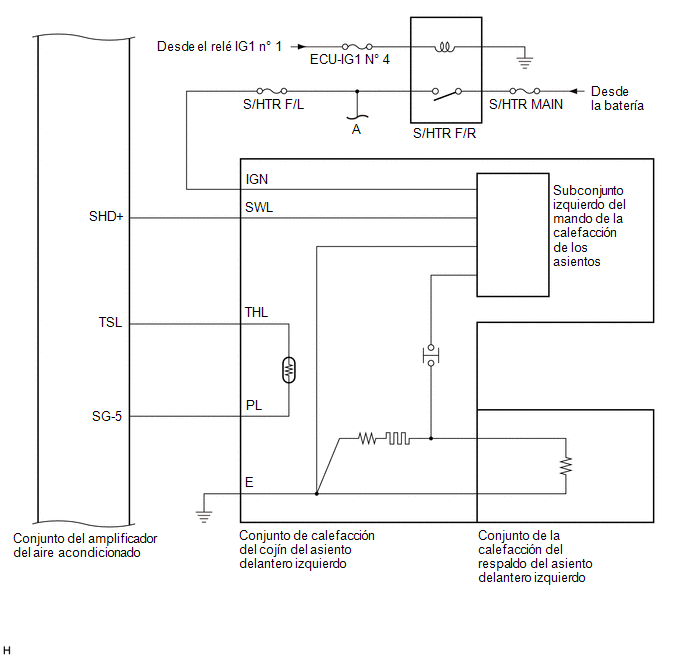

DESCRIPCION DEL SISTEMA CALEFACCION DE LOS ASIENTOS DELANTEROS (a) Cuando se acciona el interruptor del asiento de relajacion, se puede controlar la temperatura dentro de un margen de 28 a 44 ° ...
