Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

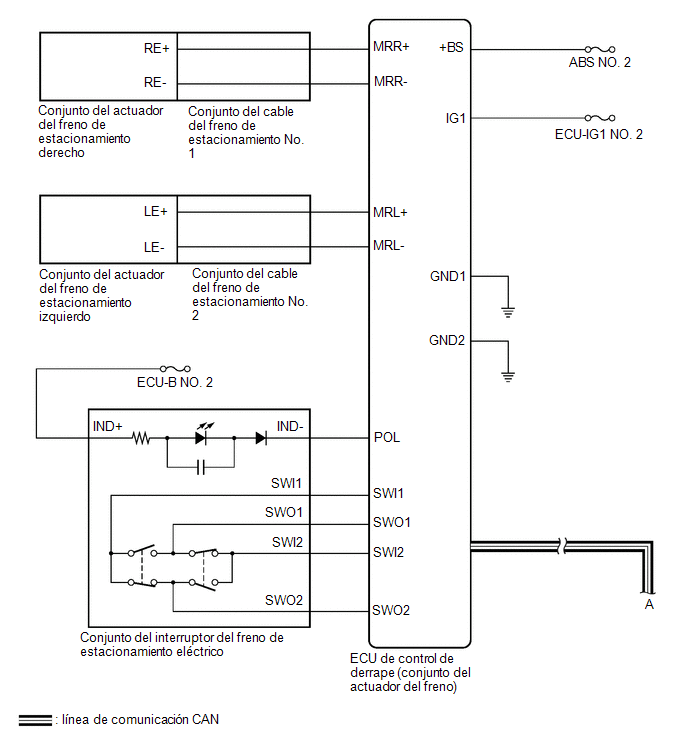

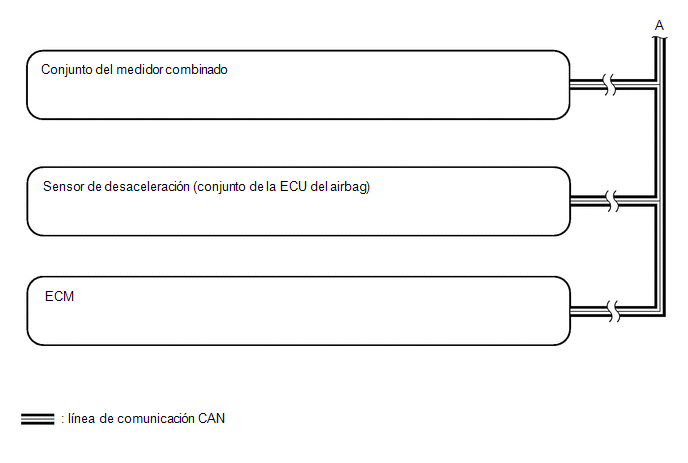

DIAGRAMA DEL SISTEMA

UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE *2 ECM *3 CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELÉS DEL C ...

CÓmo Proceder Con La LocalizaciÓn De AverÍas
PRECAUCIÓN/AVISO/OBSERVACIÓN OBSERVACIÓN: *: utilice el Techstream. PROCEDIMIENTO 1. VEHÍCULO LLEVADO AL TALLER SIGUIENTE 2. ANÁLISIS DEL PR ...

LEER SIGUIENTE:

Terminales De La Ecu
TERMINALES DE LA ECU INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) (a) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de ...

Componentes
COMPONENTES ILUSTRACION *A para el lado del pasajero delantero *B para el lado del conductor *C Sin luz de cortesia *D Con luz de cortesia *1 CONJUNTO DE LA LUZ DE CORTESIA *2 CONJUNTO DEL REPOSABRAZOS DELANTERO *3 SUBCONJUNTO DE LA FU ...

InspecciOn En El VehIculo
INSPECCION EN EL VEHICULO PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL MOTOR DE REGULACION DE LA DISTRIBUCION DE LEVAS CON EDU (a) Compruebe la intermitente de giro: (1) Conecte el Techstream al DLC3. (2) Coloque el interruptor de encendido en posicion ON. (3) Encienda el Techstream. (4) Ing ...
