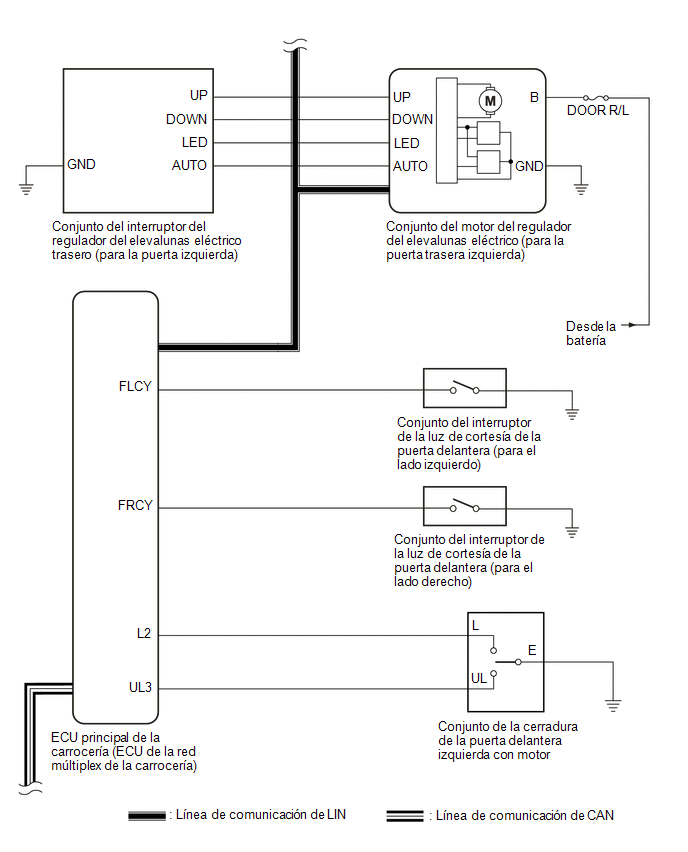

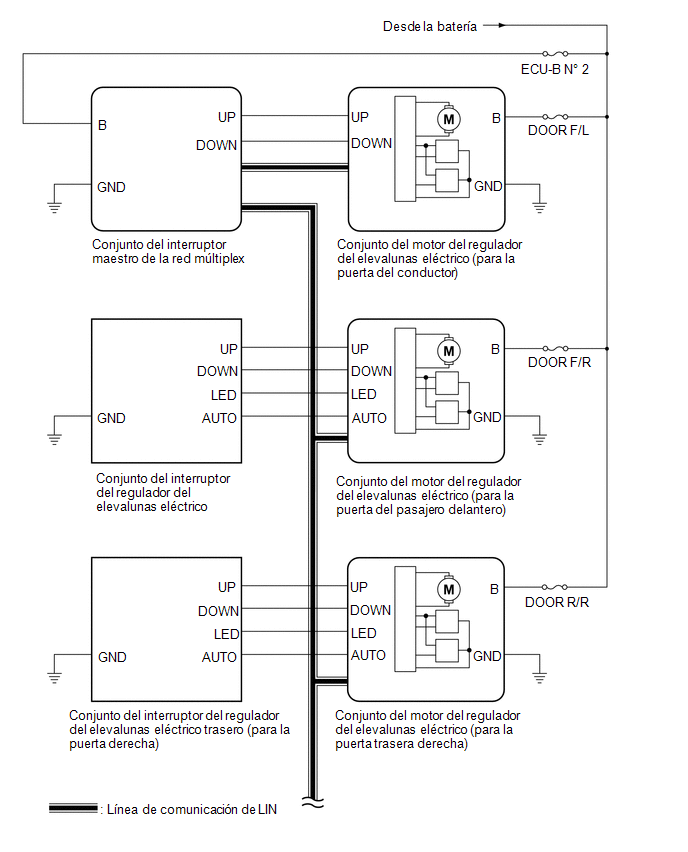

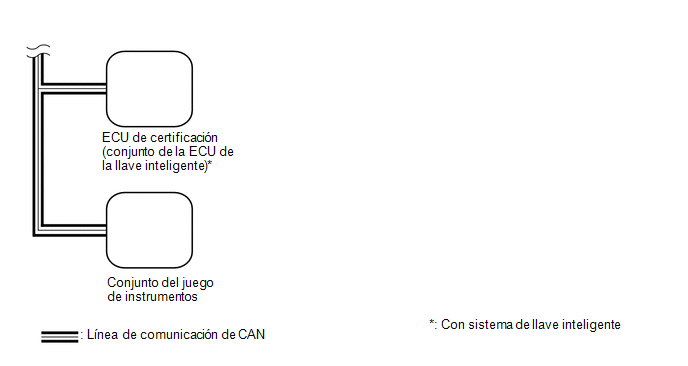

DIAGRAMA DEL SISTEMA
Tabla de comunicaciones |
ECU transmisora | ECU de recepción |
Señal | Método de comunicación |
|---|---|---|---|
|
Conjunto del interruptor maestro de la red múltiplex |
Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) |
Señal de subida y bajada automática del elevalunas eléctrico |
LIN |
| Señal de subida y bajada remota del elevalunas eléctrico |
LIN | |
| ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
| Señal de autorización de funcionamiento del elevalunas eléctrico |
LIN |
| ECU de certificación (conjunto de la ECU de la llave inteligente)* |
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
Señal de funcionamiento del sistema inalámbrico del elevalunas eléctrico |
CAN |
| ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) |
Conjunto del medidor combinado | Señal de solicitud de advertencia de apertura de la ventanilla |
CAN |
