DESMONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA BOMBILLA DE LA LUZ DE MARCHA ATRÁS (para la luz de marcha atrás de tipo de bombilla)

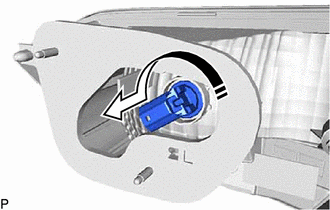

(a) Gire el tapón del zócalo de las luces traseras con la bombilla de la luz de marcha atrás como se muestra en la ilustración y extráigalos como si se tratase de una unidad.
.png) |
Extraiga en esta dirección |
(b) Extraiga la bombilla de la luz de marcha atrás del zócalo y del tapón del zócalo de las luces traseras.
2. EXTRAIGA EL TAPÓN DEL ZÓCALO DE LAS LUCES TRASERAS (para luz de marcha atrás de bombilla)
3. EXTRAIGA EL CABLE DE LAS LUCES TRASERAS (para luz de marcha atrás de LED)

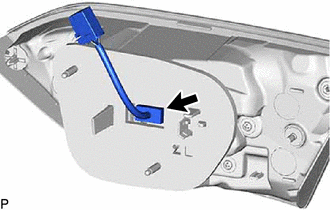

| (a) Desconecte el conector para extraer el cable de las luces traseras. |
|
4. EXTRAIGA LA EMPAQUETADURA DE LAS LUCES TRASERAS

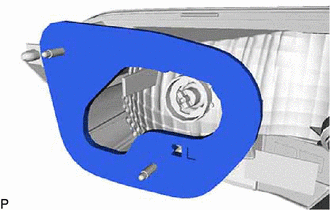

| (a) Retire la empaquetadura de las luces traseras. AVISO:
|
|
5. EXTRAIGA EL CUERPO Y LENTE DE LAS LUCES TRASERAS
ExtracciÓn
InspecciÓnInstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DEL ESPEJO DEL MEDIDOR (a) Instale el
subconjunto del espejo del medidor con los 3 tornillos. 2. INSTALE EL
CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR Haga clic aqui
3. INSTALE EL CONDUCTO DE LA
BOQUILLA DEL DESESCARCHADOR LATERAL N ...
Circuito del servomotor de control del regulador de entrada de aire (B1442)
DESCRIPCION El subconjunto del servorregulador del
soplador No. 1 envia senales de impulsos para informar al conjunto del
amplificador del aire acondicionado sobre la posicion del regulador. El
conjunto del amplificador del aire acondicionado activa el motor (normal o
marcha atras) basandose ...
UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*A Con intermitentes
laterales *B
Con sistema de techo solar
*C Sin sistema de
techo solar -
- *1
INTERRUPTOR DE LA LUZ DE CORTESIA DEL CAPO DEL MOTOR
*2 CONJUNTO DEL CLAXON DE TONOS
AGUDOS
...
