INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA VÁLVULA DE CIERRE DE CAUDAL (MANGUERA DE DERIVACIÓN DE AGUA N° 1)

(a) Instale la válvula de cierre de caudal (manguera de derivación de agua n° 1) con el perno.

Torque:

19 N·m {194 kgf·cm, 14 ft·lbf}

(b) Conecte el conector de la válvula de cierre de caudal.

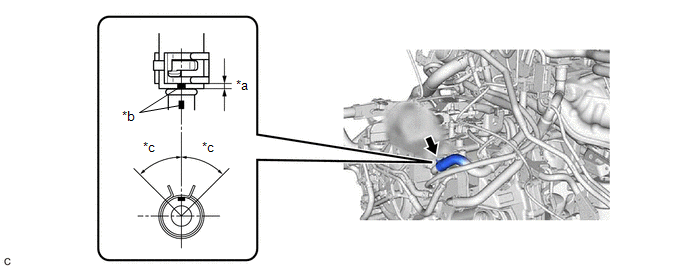

(c) Conecte la válvula de cierre de caudal (manguera de derivación de agua n° 1) en el enfriador de aceite de la transmisión y deslice el clip para fijarla.

*a

2 a 7 mm (0.0787 a 0.276 pulg.)

*b

Marca de Pintura

*c

45° (lengüeta del área de instalación del clip)

-

-

AVISO:

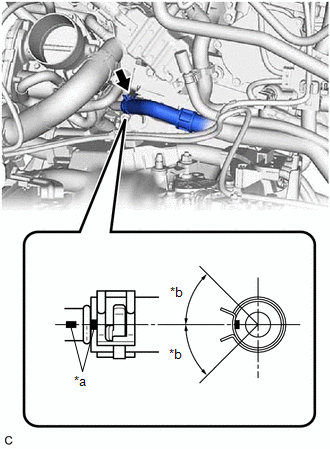

(d) Conecte la válvula de cierre de caudal (manguera de derivación de agua n° 1) a la salida de agua y deslice el clip para fijarla.

AVISO:

  • Asegúrese de deslizar la válvula de cierre de caudal (manguera de derivación de agua n° 1) hasta que entre en contacto con el tope de la salida de agua.
  • Asegúrese de alinear la marca de pintura de la válvula de cierre de caudal (manguera de derivación de agua n° 1) con la marca de pintura de la salida de agua.
  • Asegúrese de que las lengüetas del clip estén en el lugar que se indica en la ilustración.

*a

Marca de pintura

*b

45° (lengüeta del área de instalación del clip)

(e) Enganche las 2 abrazaderas para conectar la válvula de cierre de caudal (manguera de derivación de agua n° 1) y la manguera de ventilación de la transmisión a la abrazadera de la manguera.

(f) Enganche las 3 abrazaderas para instalar la abrazadera de la manguera.

(g) Enganche las 3 abrazaderas para instalar la abrazadera del respiradero de la transmisión.

2. COLOQUE EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

Haga clic aquí

3. COLOQUE LA BATERÍA

Haga clic aquí

4. COLOQUE EL ECM

Haga clic aquí

5. AÑADA REFRIGERANTE DE MOTOR

Haga clic aquí

6. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí

7. COLOQUE EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA

Haga clic aquí

8. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR No. 2

Haga clic aquí

9. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

10. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

11. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí

12. INSTALE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí
