Toyota Camry Manual de reparaciones XV70 (2017-2023): DescripciOn Del Sistema

DESCRIPCION DEL SISTEMA

DESCRIPCION DEL SISTEMA DE PANTALLA VIRTUAL

(a) El sistema de pantalla virtual recibe las senales desde cada ECU a traves de la comunicacion CAN y la comunicacion de bus local y muestra la informacion de asistencia a la conduccion, como la velocidad actual del vehiculo, en el conjunto del parabrisas. El brillo y la posicion de la pantalla virtual se puede cambiar en la pantalla de configuracion de la pantalla de informacion multiple. En funcion de algunas condiciones, los siguientes elementos se pueden visualizar en la pantalla virtual:

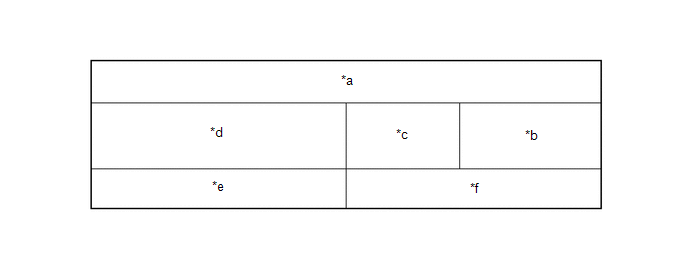

*a

Area "A" de la pantalla

*b

Area "B" de la pantalla

*c

Area "C" de la pantalla

*d

Area "D" de la pantalla

*e

Area "E" de la pantalla

*f

Area "F" de la pantalla

Area de la pantalla

Pantalla

A, B, C, D, E, F

Mensaje de advertencia del sistema anticolision

Mensaje de advertencia del sistema de frenos de asistencia al estacionamiento*1

Abertura

A, C, D, E, F

Mensaje de precaucion del sistema de frenos de asistencia al estacionamiento*1

A, D, E, F

Marco de ajuste de posicion de la pantalla

D, E

Advertencia del sistema de control de la velocidad de crucero de radar dinamico

Advertencia del sistema de asistencia de seguimiento de carril

Deteccion del sonar de espacio libre*1

Indicaciones de ruta hasta el destino (sistema de navegacion)

B

Velocimetro

Unidad del velocimetro

Senal de trafico*2

C

Posicion de la palanca de cambios

Limite de velocidad (sistema de navegacion)

D

Informacion del sistema de control de la velocidad de crucero de radar dinamico

Informacion del sistema de asistencia al seguimiento de carril

Brujula (sistema de navegacion)

Nombre de la calle (sistema de navegacion)

Indicador de reduccion de la velocidad en curva

E

Aviso de conduccion inestable

Alerta de manos fuera del volante

Indicador de advertencia principal

Indicador de advertencia de hielo

Informacion

Mensaje de notificacion del sistema de control de la velocidad de crucero de radar dinamico

Estado de funcionamiento del sistema de sonido

Estado del sistema manos libres

F

Temperatura exterior

Zona de indicador de conduccion ECO

Cuentarrevoluciones

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA OBSERVACION: Consulte el diagrama del sistema de comunicacion de CAN. Haga clic aqui ...

COmo Proceder Con La LocalizaciOn De AverIas
PRECAUCION / AVISO / OBSERVACION OBSERVACION: Utilice el siguiente procedimiento para localizar las averias del sistema de pantalla virtual. *: utilice el Techstream. PROCEDIMIENTO ...
