INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. COLOQUE LA JUNTA TORICA DEL MOTOR DE REGULACION DE LA DISTRIBUCION DE LA LEVA
(a) Instale una nueva junta torica del motor de regulacion de la distribucion de la leva en el conjunto de la cubierta del engranaje de distribucion No. 2 con el saliente de la junta torica del motor de regulacion de la distribucion de la leva orientado tal como se muestra en la ilustracion. |
|
2. INSTALE EL CONJUNTO DEL MOTOR CON REGULACION DE LA DISTRIBUCION DE LEVAS CON EDU
OBSERVACION:
Lleve a cabo la "Inspection After Repair" tras extraer e instalar o sustituir el conjunto del motor de regulacion de la distribucion de la leva con EDU.
Haga clic aqui

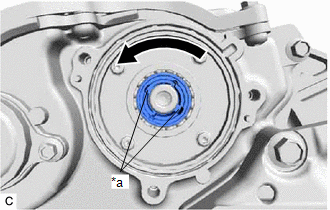

(a) Gire la muesca del eje excentrico del conjunto del engranaje de distribucion del arbol de levas en el sentido contrario de las agujas del reloj con la mano y fijela en la posicion del angulo de maximo retardo. OBSERVACION:
|
|

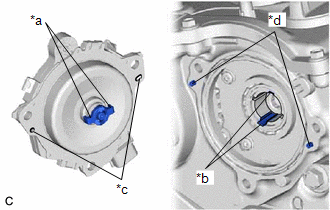

(b) Instale el motor de regulacion de la distribucion de levas con EDU en el conjunto de la cubierta del engranaje de distribucion No. 2. AVISO:
|
|
(c) Instale los 3 pernos.
Torque:
21 N·m {214 kgf·cm, 15 ft·lbf}

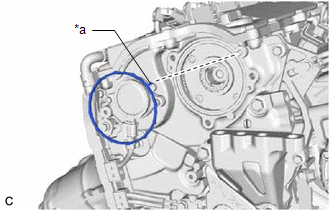

(d) Conecte el conector del conjunto del motor de regulacion de la distribucion de levas con EDU.
3. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Haga clic aqui
4. VERIFIQUE SI HAY FUGAS DE ACEITE DEL MOTOR
Haga clic aqui
5. INSTALE LA CUBIERTA DEL MOTOR NO. 2
Haga clic aqui
6. INSTALE EL SOPORTE DE LA ABRAZADERA DEL TUBO DEL FRENO NO. 2
Haga clic aqui
7. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
8. REALICE LA INICIALIZACION
(a) Lleve a cabo la "Inspection After Repair" tras extraer e instalar o sustituir el conjunto del motor de regulacion de la distribucion de la leva con EDU.
Haga clic aqui
