DESCRIPCIÓN

Podría haber un cortocircuito entre una de las líneas del bus de CAN y +B cuando no exista resistencia entre el terminal 18 (CA4H) de la ECU de pasarela central (ECU de pasarela de red) y el terminal 16 (BAT) del DLC3 o el terminal 17 (CA4L) de la ECU de pasarela central (ECU de pasarela de red) y el terminal 16 (BAT) del DLC3.

Síntoma	Área afectada
No hay resistencia entre el terminal 18 (CA4H) de la ECU de pasarela central (ECU de pasarela de red) y el terminal 16 (BAT) del DLC3 o el terminal 17 (CA4L) de la ECU de pasarela central (ECU de pasarela de red) y el terminal 16 (BAT) del DLC3.	Cortocircuito a +B en la línea principal del bus de CAN ECU de pasarela central (ECU de pasarela de red) ECM Conector de empalmes de CAN No. 2 Conector de empalmes de CAN No. 4

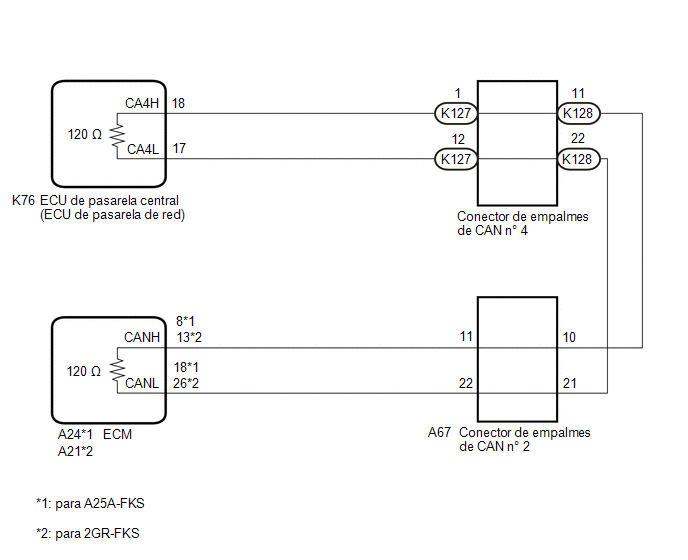

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/SUGERENCIA

ADVERTENCIA:

Cuando lleve a cabo el patrón de conducción para confirmación, obedezca todos los límites de velocidad y las normas de tráfico.

AVISO:

Debido a que el orden del diagnóstico es importante para el diagnóstico correcto, asegúrese de comenzar la localización de averías consultando la sección "Cómo proceder con la localización de averías" cuando se emiten DTC relacionados con el sistema de comunicación CAN.
Haga clic aquí
Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave o los interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera Antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
Tras efectuar las reparaciones, lleve a cabo el procedimiento de comprobación de los DTC y confirme que no se vuelvan a emitir los DTC.
Procedimiento de revisión de los DTC: conecte el interruptor de encendido y espere 1 minuto o más. A continuación, accione el sistema en el que se sospecha que hay una avería y conduzca el vehículo a, como mínimo, 60 km/h (37 mph) durante, al menos, 5 minutos.
Después de la reparación, lleve a cabo la comprobación del bus de CAN y asegúrese de que se visualicen correctamente todas las ECU y todos los sensores conectados al sistema de comunicación CAN.
Haga clic aquí

OBSERVACIÓN:

Antes de desconectar los conectores relacionados con la inspección, presione cada cuerpo del conector para comprobar que el conector no está flojo o desconectado.
Cuando se desconecte un conector, compruebe que los terminales y el conector no estén agrietados, deformados o corroídos.

PROCEDIMIENTO

1.	COMPRUEBE SI HAY ALGÚN CORTOCIRCUITO A +B EN LA LÍNEA BUS DE CAN (CONECTOR DE EMPALMES NO. 2)

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector de empalmes de CAN n.º 2 A67.

*A	Producción anterior a julio de 2018	*B	Producción a partir de julio de 2018
*1	DLC3	-	-
*a	Vista delantera del conector del mazo de cables (al conector de empalmes de CAN n.º 2)	*b	al conector de empalmes de CAN No. 4
*c	al ECM	-	-

Resistencia estándar:

Producción anterior a julio de 2018:

Conexión del tester	Condición	Condición especificada	Conectado a
A67-10 (CANH) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	Conector de empalmes de CAN No. 4
A67-21 (CANL) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	Conector de empalmes de CAN No. 4
A67-11 (CANH) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	ECM
A67-22 (CANL) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	ECM

Producción a partir de julio de 2018:

Conexión del tester	Condición	Condición especificada	Conectado a
A67-10 (CANH) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	Conector de empalmes de CAN No. 4
A67-21 (CANL) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	Conector de empalmes de CAN No. 4
A67-11 (CANH) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	ECM
A67-22 (CANL) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	ECM

Resultado:

Resultado	Vaya a
OK	A
NG (línea al ECM)	B
NG (línea al conector de empalmes de CAN n.º 4)	C

SUSTITUYA EL CONECTOR DE EMPALMES DE CAN NO. 2

IR AL PUNTO 3

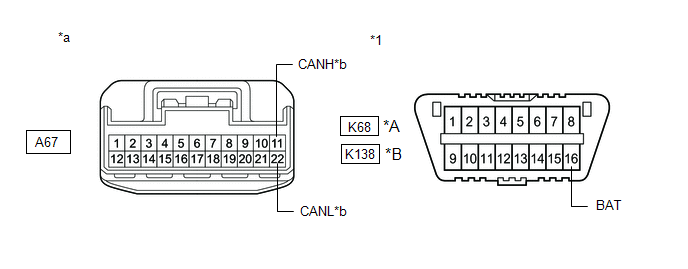

2.	COMPRUEBE SI HAY CORTOCIRCUITOS A +B EN LA LÍNEA BUS DE CAN (CONECTOR DE EMPALMES DE CAN N.º 2 - ECM)

(a) Desconecte el conector A21 o A24 del ECM.

(b) Mida la resistencia según los valores de la siguiente tabla.

Producción anterior a julio de 2018

Producción a partir de julio de 2018

DLC3

Vista delantera del conector del mazo de cables

(al conector de empalmes de CAN n.º 2)

al ECM

Resistencia estándar:

Producción anterior a julio de 2018:

Conexión del tester	Condición	Condición especificada
A67-11 (CANH) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior
A67-22 (CANL) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior

Producción a partir de julio de 2018:

Conexión del tester	Condición	Condición especificada
A67-11 (CANH) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior
A67-22 (CANL) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior

Resultado:

Resultado	Vaya a
OK (para A25A-FKS)	A
OK (para 2GR-FKS)	B
NG	C

SUSTITUYA EL ECM

Haga clic aquí

SUSTITUYA EL ECM

Haga clic aquí

REPARE O REEMPLACE LA LÍNEA PRINCIPAL O EL CONECTOR DE BUS DE CAN (CONECTOR DE EMPALMES DE CAN N.º 2 - ECM)

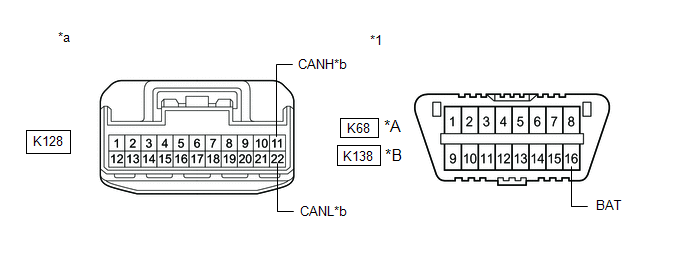

3.	COMPRUEBE SI HAY CORTOCIRCUITOS A +B EN LA LÍNEA BUS DE CAN (CONECTOR DE EMPALMES DE CAN N.º 4 - CONECTOR DE EMPALMES DE CAN N.º 2)

(a) Desconecte el conector de empalmes de CAN n.º 4 K128.

(b) Mida la resistencia según los valores de la siguiente tabla.

Producción anterior a julio de 2018

Producción a partir de julio de 2018

DLC3

Vista delantera del conector del mazo de cables

al conector de empalmes de CAN No. 4

al conector de empalmes de CAN No. 2

Resistencia estándar:

Producción anterior a julio de 2018:

Conexión del tester	Condición	Condición especificada	Conectado a
K128-11 (CANH) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	Conector de empalmes de CAN No. 2
K128-22 (CANL) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	Conector de empalmes de CAN No. 2

Producción a partir de julio de 2018:

Conexión del tester	Condición	Condición especificada	Conectado a
K128-11 (CANH) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	Conector de empalmes de CAN No. 2
K128-22 (CANL) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	Conector de empalmes de CAN No. 2

REPARE O REEMPLACE LA LÍNEA PRINCIPAL O EL CONECTOR DE BUS DE CAN (CONECTOR DE EMPALMES DE CAN N.º 4 - CONECTOR DE EMPALMES DE CAN N.º 2)

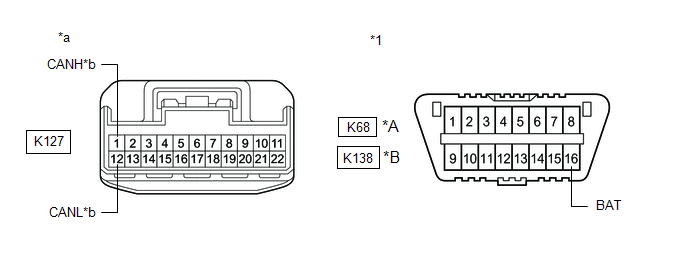

4.	COMPRUEBE SI HAY UN CORTOCIRCUITO A +B EN LA LÍNEA DE BUS DE CAN (CONECTOR DE EMPALMES DE CAN NO. 4)

(a) Desconecte el conector de empalmes de CAN n.º 4 K127.

(b) Mida la resistencia según los valores de la siguiente tabla.

Producción anterior a julio de 2018

Producción a partir de julio de 2018

DLC3

Vista delantera del conector del mazo de cables

al conector de empalmes de CAN No. 4

a la ECU de pasarela central (ECU de pasarela de red)

Resistencia estándar:

Producción anterior a julio de 2018:

Conexión del tester	Condición	Condición especificada	Conectado a
K127-1 (CANH) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	ECU de la pasarela central (ECU de la pasarela de red)
K127-12 (CANL) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	ECU de la pasarela central (ECU de la pasarela de red)

Producción a partir de julio de 2018:

Conexión del tester	Condición	Condición especificada	Conectado a
K127-1 (CANH) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	ECU de la pasarela central (ECU de la pasarela de red)
K127-12 (CANL) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior	ECU de la pasarela central (ECU de la pasarela de red)

REEMPLACE EL CONECTOR DE EMPALMES DE CAN N.º 4

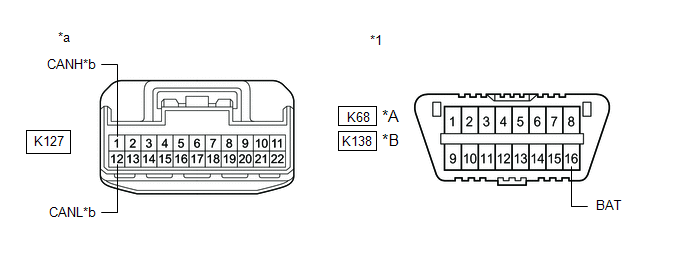

5.	COMPRUEBE SI HAY CORTOCIRCUITOS A +B EN LA LÍNEA BUS DE CAN (CONECTOR DE EMPALMES DE CAN N.º 4 - ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED))

(a) Desconecte el conector K76 de la ECU de pasarela central (ECU de pasarela de red).

(b) Mida la resistencia según los valores de la siguiente tabla.

Producción anterior a julio de 2018

Producción a partir de julio de 2018

DLC3

Vista delantera del conector del mazo de cables

al conector de empalmes de CAN No. 4

a la ECU de pasarela central (ECU de pasarela de red)

Resistencia estándar:

Producción anterior a julio de 2018:

Conexión del tester	Condición	Condición especificada
K127-1 (CANH) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior
K127-12 (CANL) - K68-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior

Producción a partir de julio de 2018:

Conexión del tester	Condición	Condición especificada
K127-1 (CANH) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior
K127-12 (CANL) - K138-16 (BAT)	Cable desconectado del terminal negativo (-) de la batería	6 kΩ o superior

REEMPLACE LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

Haga clic aquí

REPARE O SUSTITUYA LA LÍNEA PRINCIPAL DE BUS DE CAN O EL CONECTOR (CONECTOR DE EMPALMES DE CAN NO. 4 - ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED))
