COMPROBACION/BORRADO DE DTC

COMPRUEBE LOS DTC (COMPROBACION CON EL TECHSTREAM)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG) y espere 90 segundos.

(c) Encienda el Techstream.

(d) Entre a los siguientes menus: Body Electrical / Navigation System / Trouble Codes.

Body Electrical > Navigation System > Trouble Codes

(e) Compruebe los DTC y anotelos.

(f) Compruebe los detalles de los DTC.

Haga clic aqui

AVISO:

El sistema de navegacion emite los DTC para el siguiente sistema. Si se emiten DTC diferentes a los de la tabla de codigos de diagnostico para el sistema de navegacion, consulte la tabla de codigos de diagnostico para los siguientes sistemas.

Sistema

Vaya a

Sistema de vision trasera*1

Sistema de supervision de asistencia al estacionamiento*2

BORRE DE LOS DTC (BORRADO CON EL TECHSTREAM)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG) y espere 90 segundos.

(c) Encienda el Techstream.

(d) Entre a los siguientes menus: Body Electrical / Navigation System / Trouble Codes.

Body Electrical > Navigation System > Clear DTCs

(e) Borre los DTC.

INICIE EL MODO DE DIAGNOSTICO

OBSERVACION:

(a) Existen 4 metodos para iniciar el modo de diagnostico. Inicie el modo de diagnostico utilizando uno de ellos.

(b) Metodo 1

(1) Active el interruptor del motor (IG).

(2) Mientras mantiene pulsado el interruptor "AUDIO", accione el interruptor de control de las luces: OFF > TAIL > OFF > TAIL > OFF > TAIL > OFF.

(c) Metodo 2

(1) Conecte el Techstream al DLC3.

(2) Active el interruptor del motor (IG).

(3) Encienda el Techstream.

(4) Acceda a los siguientes menus: Body Electrical / Navigation System / Utility / Diagnostic Mode.

Body Electrical > Navigation System > Utility

Pantalla del tester

Diagnostic Mode

(d) Metodo 3

(1) Active el interruptor del motor (IG).

(2) Pulse el interruptor SEEK/TRACK UP del panel 5 veces y, a continuacion, pulse el interruptor SEEK/TRACK DOWN del panel 5 veces con la pantalla y el sonido desactivados.

OBSERVACION:

(e) Metodo 4

AVISO:

(1) Active el interruptor del motor (IG).

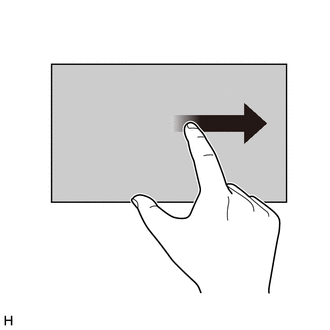

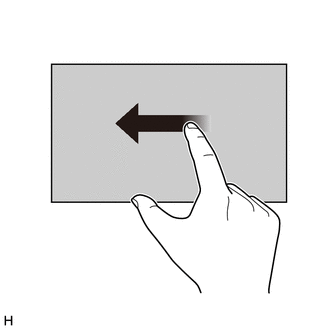

(2) Mueva la pantalla multiple de izquierda a derecha 5 veces y, a continuacion, muevala de derecha a izquierda 5 veces con la pantalla y el sonido desconectados, tal y como se muestra en la ilustracion.

OBSERVACION:

DIAGNOSTICO DE FALLOS

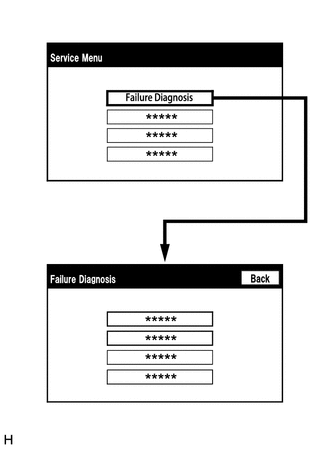

(a) La pantalla "Failure Diagnosis" se mostrara cuando se seleccione "Failure Diagnosis" en la pantalla "Service Menu".

COMPROBACION DEL SISTEMA

(a) La pantalla "System Check Mode" se mostrara cuando se seleccione "System Check" en la pantalla "Failure Diagnosis".

COMPRUEBE EL DTC (COMPROBACION CON PANTALLA DE MODO DE COMPROBACION DEL SISTEMA)

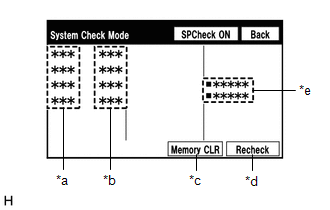

(a) Descripcion de la pantalla de modo de comprobacion del sistema

Descripcion de la pantalla

Pantalla

Contenido

*a: Lista de nombres de dispositivos No. 1

  • La lista de nombres de dispositivos No. 1 muestra algunos de los dispositivos que forman el sistema de navegacion.
  • Los nombres de los componentes de la lista de nombres de dispositivos No. 1 se muestran en la siguiente tabla.

*b: Check result

Se muestran los codigos de resultado para todos los dispositivos.

*c: Memory clear

  • Se borran los DTC presentes y del historial, asi como los nombres de los dispositivos conectados registrados.
  • Seleccione "Memory CLR" por 3 segundos.

*d: Recheck

  • Cuando se borra la memoria, se realiza una nueva comprobacion del sistema.
  • "Recheck" se atenuara durante una comprobacion del sistema.

*e: Lista de nombres de dispositivos No. 2

  • La lista de nombres de dispositivos No. 2 muestra algunos de los dispositivos que forman el sistema de navegacion.
  • Los nombres de los componentes la lista de nombres de dispositivos No. 2 se muestran en la siguiente tabla.
*a: Descripcion de la lista de nombres de dispositivos No. 1

Nombre

Componente

Metodo de conexion

*1: Sin Sistema de Supervision de Vista Panoramica

*2 Con Sistema de Supervision de Vista Panoramica

DCU

Conjunto del receptor de radio y pantalla

-

DSP-AMP

Conjunto del amplificador de componentes estereo

Linea de comunicacion de AVC-LAN

MEU

ECU de navegacion

Linea de comunicacion USB

CAA

Conjunto de la camara de television*1

Mazo de cables del vehiculo

CAMERA-M

Controlador de la camara de television*2

Mazo de cables del vehiculo

*b: Descripcion de los Resultados de la Comprobacion

Resultado

Significado

Accion

OK

El dispositivo no responde con un DTC.

-

DESCRIPCION

El dispositivo responde con un DTC.

Lea los DTC en la pantalla "Unit Check Mode".

NCON

El dispositivo estaba presente anteriormente, pero no respondio en el modo de diagnostico.

  • Compruebe el circuito de la fuente de alimentacion del dispositivo.
  • Compruebe la linea de comunicacion AVC-LAN del dispositivo.

NRES

El dispositivo respondio en el modo de diagnostico, pero no proporciona informacion sobre DTC.

  • Compruebe el circuito de la fuente de alimentacion del dispositivo.
  • Inspeccione la linea de comunicacion de AVC-LAN del dispositivo.
*e: Descripcion de la Lista de Nombres de Dispositivos No. 2

Nombre

Componente

Metodo de conexion

DCM

DCM (transceptor de la unidad telematica)*

Linea de comunicacion USB

AUX/VTR

Conjunto del adaptador de conector estereo No. 1

Mazo de cables del vehiculo

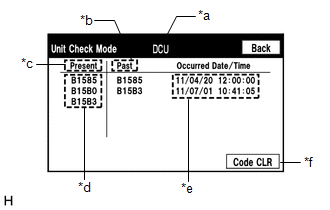

(b) Descripcion de la pantalla del modo de comprobacion de la unidad

Descripcion de la pantalla

Pantalla

Contenido

*a: Device name

Dispositivo deseado

*b: History DTC

Se muestran los resultados de la memoria de diagnostico y los DTC almacenados.

*c: DTC presente

Se muestran los DTC emitidos en la comprobacion de servicio.

*d: DTC

DTC (codigos de diagnostico)

*e: Timestamp

Se muestra la hora y la fecha de los DTC historicos. (El ano se muestra en formato de 2 digitos).

*f: Diagnosis clear

Al seleccionar "Code CLR" durante 3 segundos, se borraran los datos de la memoria de diagnostico del dispositivo deseado (se borran tanto la respuesta del resultado de la comprobacion del sistema de diagnostico como los datos mostrados).

OBSERVACION:

(c) Lea el resultado de la comprobacion del sistema.

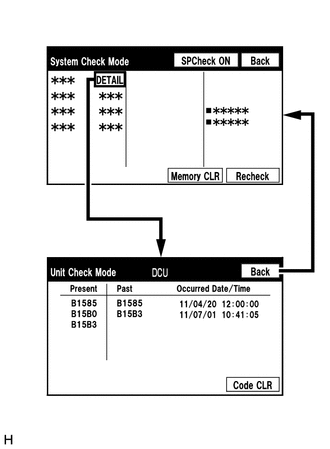

(1) Si el resultado es "Descripcion", seleccione el resultado de la comprobacion que se muestra para ver los resultados en la pantalla "Unit Check Mode" y grabarlos.

AVISO:

Se pueden visualizar un maximo de 6 DTC para los DTC pasados y actuales en la pantalla "Unit Check Mode". Por lo tanto, cuando se muestran 6 DTC, realice la localizacion de averias de esos DTC en primer lugar y, a continuacion, compruebe la pantalla "Unit Check Mode" de nuevo para ver si se emiten otros DTC.

OBSERVACION:

(2) Compruebe los detalles de los DTC.

Haga clic aqui

AVISO:

El sistema de navegacion emite los DTC para el siguiente sistema. Si se emiten DTC diferentes a los de la tabla de codigos de diagnostico para el sistema de navegacion, consulte la tabla de codigos de diagnostico para los siguientes sistemas.

Sistema

Vaya a

Sistema de vision trasera*1

Sistema de supervision de asistencia al estacionamiento*2

BORRADO/NUEVA COMPROBACION DE DTC (BORRE CON LA PANTALLA DE MODO DE INSPECCION DEL SISTEMA)

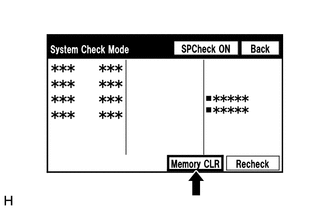

(a) Borre los DTC

(1) Seleccione "Memory CLR" por 3 segundos.

(2) Asegurese de que se borran los resultados de la comprobacion.

OBSERVACION:

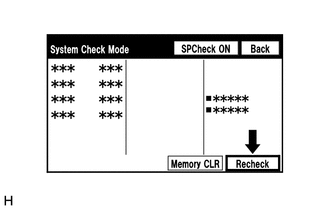

(b) Repita la comprobacion

(1) Seleccione "Recheck".

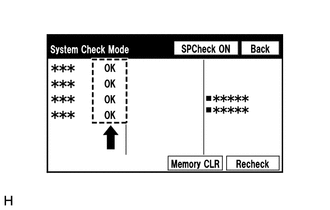

(2) Asegurese de que todos los codigos de diagnostico son "OK" cuando se visualizan los resultados de la comprobacion. Si aparece un resultado distinto a "OK", vuelva a realizar la localizacion y reparacion de averias.

OBSERVACION:

Cuando se borran los DTC a traves de la pantalla "Unit Check Mode", seleccione "Back" para volver a la pantalla "System Check Mode" y realice esta operacion.

FINALICE EL MODO DE DIAGNOSTICO

(a) Desactive el interruptor del motor.
