COMPONENTES
ILUSTRACIÓN
.png)
|

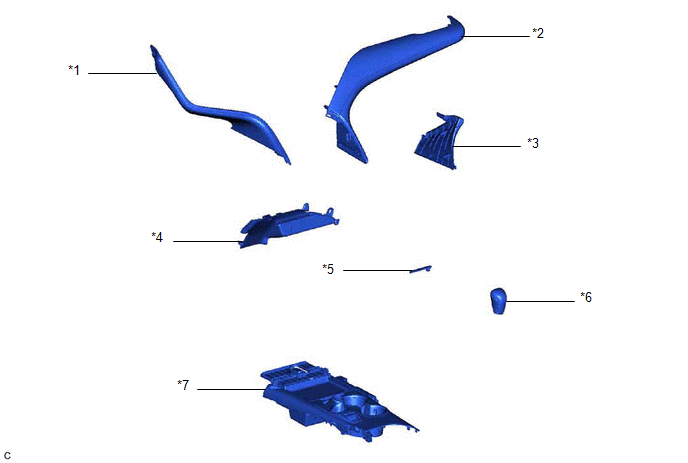

*1 | CONJUNTO DE MEDIDORES DEL CAPÓ NO. 1 |
*2 | SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2 |
|
*3 | EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS |
*4 | MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS |
|
*5 | CUBIERTA DEL BOTÓN DE DESBLOQUEO DEL CAMBIO |
*6 | SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS |
|
*7 | SUBCONJUNTO DEL PANEL TRASERO DE LA CONSOLA SUPERIOR |
- | - |
ILUSTRACIÓN
.png)
|

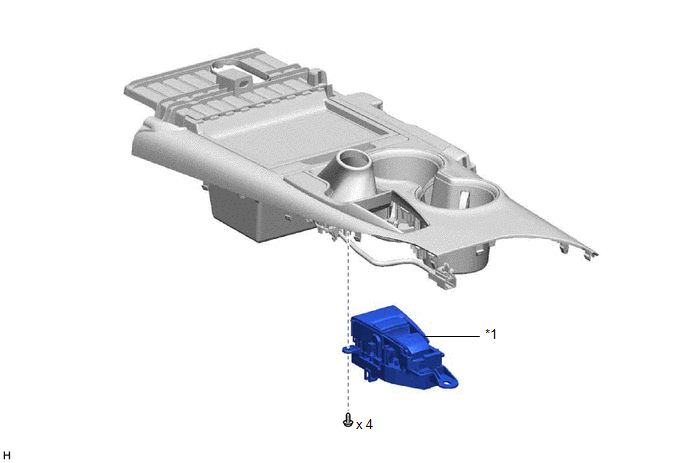

*1 | JUEGO DE INTERRUPTORES (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO) |
- | - |
