Toyota Camry Manual de reparaciones XV70 (2017-2023): El calefactor del espejo no funciona con el interruptor del desempañador de la luneta trasera

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Exterior del vehículo / Espejos (ext) / Sistema ElÉctrico De Control De Los Retrovisores / El calefactor del espejo no funciona con el interruptor del desempañador de la luneta trasera

DESCRIPCIÓN

Cuando se pulsa el interruptor del calefactor del espejo (interruptor del desempañador de la luneta trasera) del conjunto del sistema de control del aire acondicionado, la señal de accionamiento se envía al conjunto del amplificador del aire acondicionado a través de una comunicación LIN. Cuando el conjunto del amplificador del aire acondicionado recibe la señal, enciende el relé DEF para accionar los calefactores del espejo.

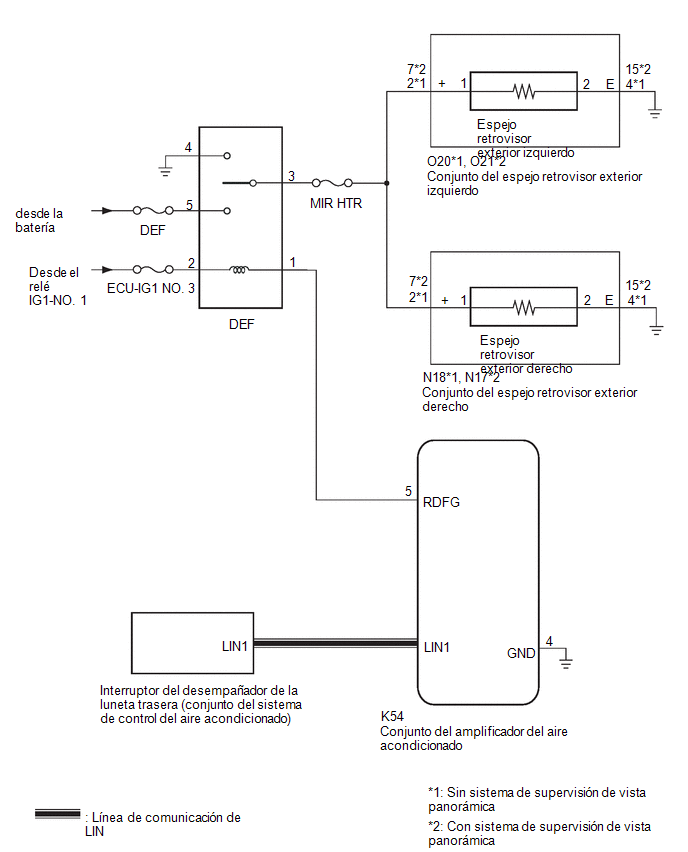

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

PROCEDIMIENTO

1.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menús: Body Electrical / Aire acondicionado / Prueba activa.

(e) Realice la prueba activa según los datos de la pantalla del Techstream.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Diagnostic Note

Defogger Relay (Rear)

Calefactor del espejo

En posición OFF u ON

-

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Defogger Relay (Rear)

Resultado:

Resultado

Vaya a

El funcionamiento del calefactor del espejo en ambos espejos no es normal.

A

El funcionamiento del calefactor del espejo del lado derecho no es normal.

B

El funcionamiento del calefactor del espejo del lado izquierdo no es normal.

C

B

IR AL PUNTO 4

C

IR AL PUNTO 6

A

2.

REVISE EL SISTEMA DESEMPAÑADOR DE LA LUNETA

(a) Inspeccione el funcionamiento del sistema desempañador de la luneta.

Haga clic aquí

OK:

El sistema desempañador de la luneta funciona normalmente.

NG

VAYA AL SISTEMA DESEMPAÑADOR DE LA LUNETA

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEF - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO/IZQUIERDO - MASA DE LA CARROCERÍA)

(a) Extraiga el relé DEF del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

(b) Desconecte el conector N18*1 o N17*2 del conjunto del espejo retrovisor exterior derecho.

(c) Desconecte el conector O20*1 o O21*2 del conjunto del espejo retrovisor exterior izquierdo.

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

Terminal 3 del soporte del relé DEF - O20-2 (+)*1 o O21-7 (+)*2

Siempre

Por debajo de 1 Ω

Terminal 3 del soporte del relé DEF - N18-2 (+)*1 o N17-7 (+)*2

Siempre

Por debajo de 1 Ω

Terminal 3 del soporte del relé DEF - Masa de la carrocería

Siempre

10 kΩ o superior

OK

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEL DEF - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO - MASA DE LA CARROCERÍA)

(a) Extraiga el relé DEF del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

(b) Desconecte el conector N18*1 o N17*2 del conjunto del espejo retrovisor exterior derecho.

(c) Desconecte el conector O20*1 o O21*2 del conjunto del espejo retrovisor exterior izquierdo.

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

Terminal 3 del soporte del relé DEF - N18-2 (+)*1 o N17-7 (+)*2

Siempre

Por debajo de 1 Ω

N18-4 (E)*1 o N17-15 (E)*2 - Masa de la carrocería

Siempre

Por debajo de 1 Ω

N18-2 (+)*1 o N17-7 (+)*2 - Masa de la carrocería

Siempre

10 kΩ o superior

Terminal 3 del soporte del relé DEF - Masa de la carrocería

Siempre

10 kΩ o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL ESPEJO EXTERIOR DERECHO

(a) Extraiga el espejo exterior derecho.

Haga clic aquí

(b) Inspeccione el espejo exterior derecho.

Haga clic aquí

OK:

El espejo exterior derecho funciona normalmente.

OK

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

NG

SUSTITUYA EL ESPEJO EXTERIOR DERECHO

6.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEF - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO - MASA DE LA CARROCERÍA)

(a) Extraiga el relé DEF del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

(b) Desconecte el conector O20*1 o O21*2 del conjunto del espejo retrovisor exterior izquierdo.

(c) Desconecte el conector N18*1 o N17*2 del conjunto del espejo retrovisor exterior derecho.

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

Terminal 3 del soporte del relé DEF - O20-2 (+)*1 o O21-7 (+)*2

Siempre

Por debajo de 1 Ω

O20-4 (E)*1 o O21-15 (E)*2 - Masa de la carrocería

Siempre

Por debajo de 1 Ω

O20-2 (+)*1 o O21-7 (+)*2 - Masa de la carrocería

Siempre

10 kΩ o superior

Terminal 3 del soporte del relé DEF - Masa de la carrocería

Siempre

10 kΩ o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

7.

INSPECCIONE EL ESPEJO EXTERIOR IZQUIERDO

(a) Extraiga el espejo exterior izquierdo.

Haga clic aquí

(b) Inspeccione el espejo exterior izquierdo.

Haga clic aquí

OK:

El espejo exterior izquierdo funciona normalmente.

OK

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

NG

SUSTITUYA EL ESPEJO EXTERIOR IZQUIERDO
