COMPONENTES

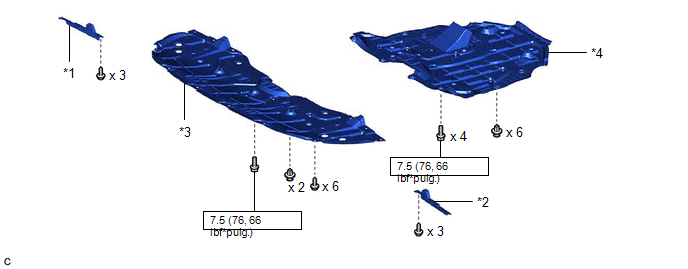

ILUSTRACIÓN
.png)
|
*1 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
*2 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
|
*3 | CUBIERTA INFERIOR DEL MOTOR Nº 1 |
*4 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |

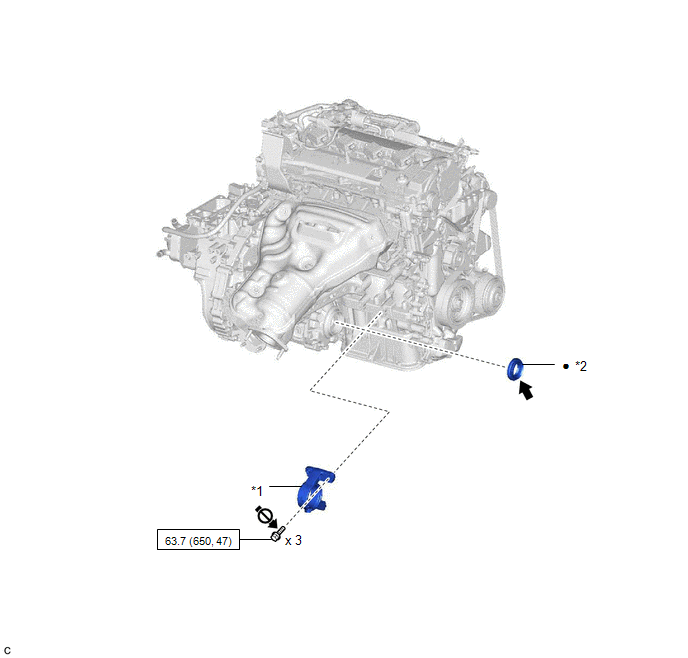

ILUSTRACIÓN
|
*1 | SOPORTE DEL COJINETE DEL EJE PROPULSOR |
*2 | SELLO DE ACEITE DERECHO DEL CÁRTER DE LA TRANSFERENCIA |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
.png) |
Grasa multiusos |
.png) |
No aplique lubricantes en las piezas roscadas. |
SustituciÓnExtracciÓn
EXTRACCIÓN PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO: Asegúrese de sujetar el brazo del limpiaparabrisas delantero mientras lo levanta, ya que elevar el limpiaparabrisas delantero con la escobilla puede dañar o deformar la escobilla del limpiaparabrisas delantero. PROCEDIMIENTO
1. EXTRAIGA EL TAP ...
