Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Tren de potencia / Eje Propulsor / Árbol De TransmisiÓn / Conjunto Del Eje Propulsor Delantero (para A25a-fks) / Componentes

COMPONENTES

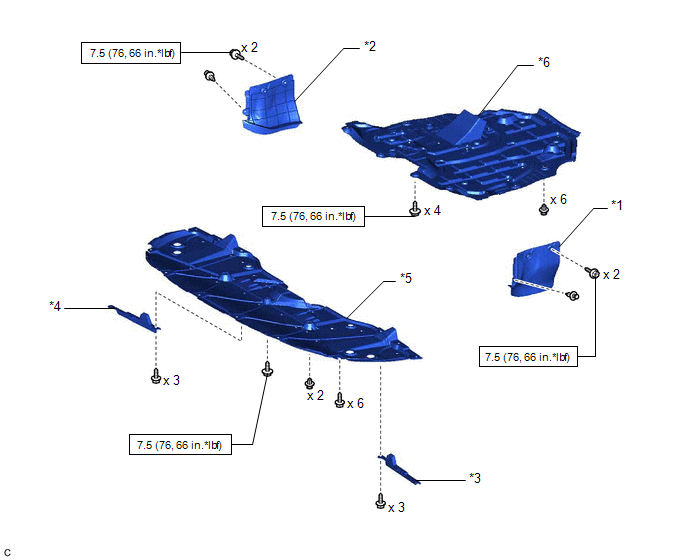

ILUSTRACIÓN

*1

SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA

*2

SELLO DERECHO DEL FALDÓN DELANTERO DE LA ALETA DELANTERA

*3

ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

*4

ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

*5

CUBIERTA INFERIOR DEL MOTOR NO. 1

*6

CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

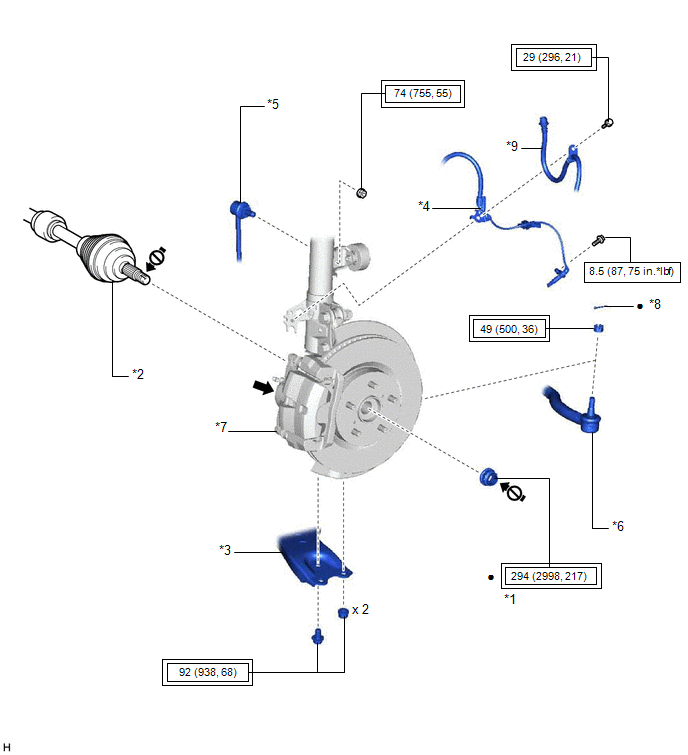

ILUSTRACIÓN

*1

TUERCA DEL EJE AXIAL DELANTERO

*2

CONJUNTO DEL EJE PROPULSOR DELANTERO

*3

SUBCONJUNTO DEL BRAZO DE LA SUSPENSIÓN DELANTERA INFERIOR No. 1

*4

SENSOR DE VELOCIDAD DELANTERO

*5

CONJUNTO DEL ESTABILIZADOR DELANTERO

*6

CONJUNTO DE LA BARRA DE ACOPLAMIENTO

*7

CONJUNTO DEL EJE DELANTERO

*8

PASADOR HENDIDO

*9

MANGUERA FLEXIBLE DELANTERA

-

-

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): par de apriete especificado

●

Pieza no reutilizable

Grasa para carrocerías Toyota W

No aplique lubricantes en las piezas roscadas

-

-

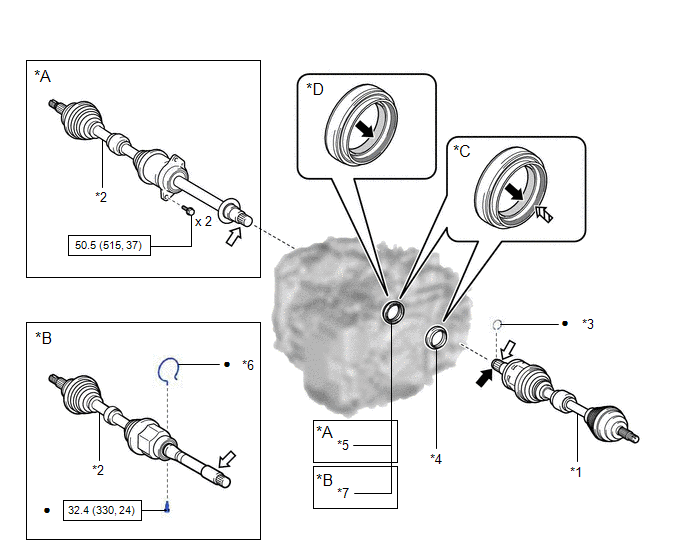

ILUSTRACIÓN

*A

para 2WD

*B

Para AWD

*C

excepto para el lado derecho AWD

*D

para el lado derecho de AWD

*1

CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

*2

CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO

*3

ANILLO DE RETENCIÓN DEL ORIFICIO DEL EJE PROPULSOR DELANTERO

*4

SELLO DE ACEITE IZQUIERDO DEL EJE PROPULSOR DELANTERO

*5

SELLO DE ACEITE DERECHO DEL EJE PROPULSOR DELANTERO

*6

ANILLO DE RETENCIÓN DEL ORIFICIO DEL SOPORTE DEL COJINETE DEL EJE PROPULSOR

*7

SELLO DE ACEITE DERECHO DEL CÁRTER DE LA TRANSFERENCIA

-

-

N*m (kgf*cm, pi.*lbf): Par de apriete especificado

●

Pieza no reutilizable

Grasa multiusos

ATF WS original de Toyota

Grasa del borde del lado del sello de aceite original Toyota

-

-

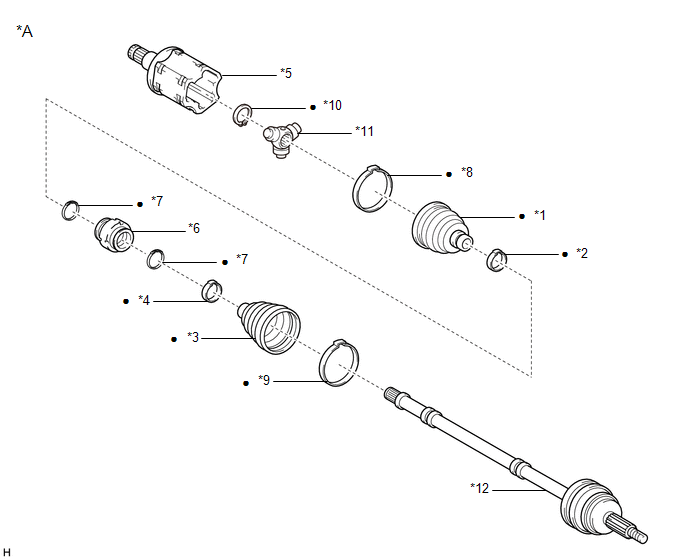

ILUSTRACIÓN

*A

Para el lado izquierdo

-

-

*1

FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*2

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*3

FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*4

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*5

CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

*6

AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*7

ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*8

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO No. 2

*9

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO No. 2

*10

ANILLO DE RETENCIÓN DEL EJE

*11

JUNTA TRÍPODE

*12

CONJUNTO DE LA JUNTA EXTERIOR DEL EJE PROPULSOR DELANTERO

●

Pieza no reutilizable

-

-

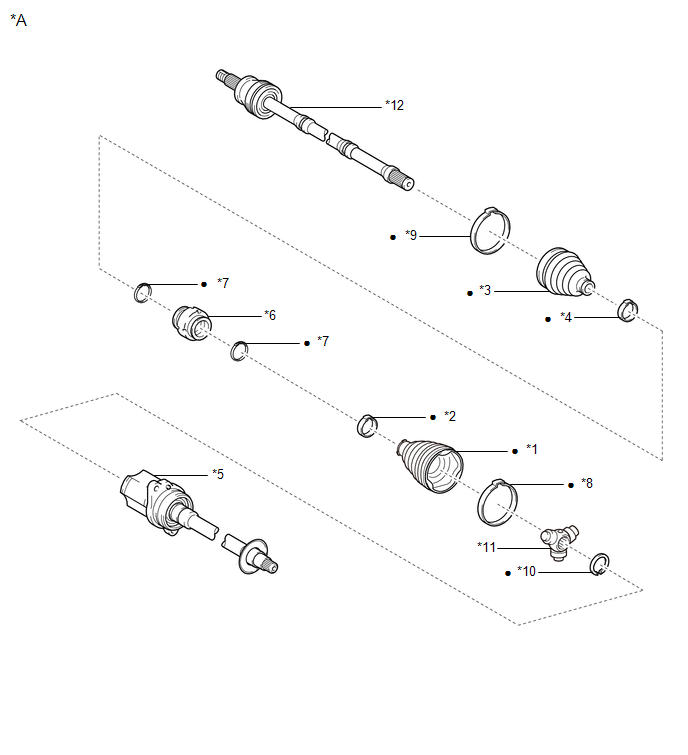

ILUSTRACIÓN

*A

para lado derecho de 2WD

-

-

*1

FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*2

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*3

FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*4

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*5

CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

*6

AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*7

ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*8

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO No. 2

*9

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO No. 2

*10

ANILLO DE RETENCIÓN DEL EJE

*11

JUNTA TRÍPODE

*12

CONJUNTO DE LA JUNTA EXTERIOR DEL EJE PROPULSOR DELANTERO

●

Pieza no reutilizable

-

-

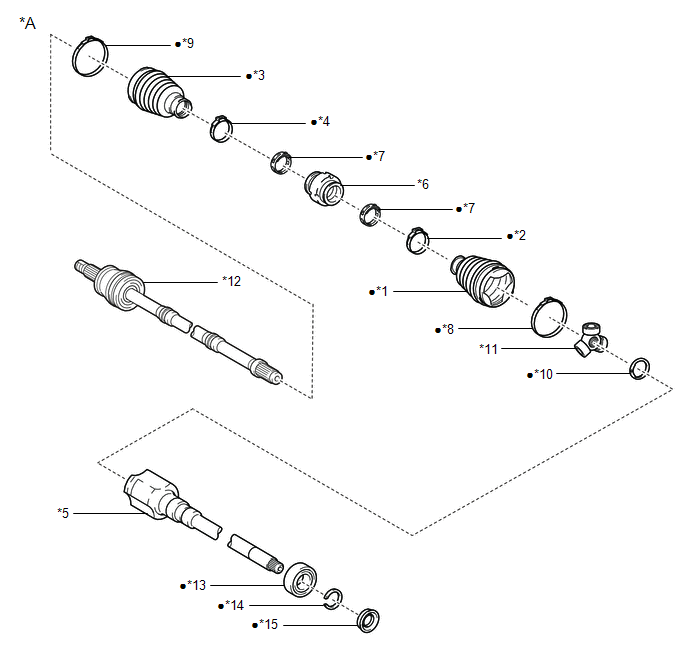

ILUSTRACIÓN

*A

para el lado derecho de AWD

-

-

*1

FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*2

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*3

FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*4

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*5

CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

*6

AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*7

ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*8

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO No. 2

*9

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO No. 2

*10

ANILLO DE RETENCIÓN DEL EJE

*11

JUNTA TRÍPODE

*12

CONJUNTO DE LA JUNTA EXTERIOR DEL EJE PROPULSOR DELANTERO

*13

COJINETE DEL EJE PROPULSOR DELANTERO

*14

ANILLO DE RETENCIÓN DEL ORIFICIO DEL EJE PROPULSOR

*15

CUBIERTA ANTIPOLVO DERECHA DEL EJE PROPULSOR DELANTERO

-

-

●

Pieza no reutilizable

-

-
