COMPONENTES

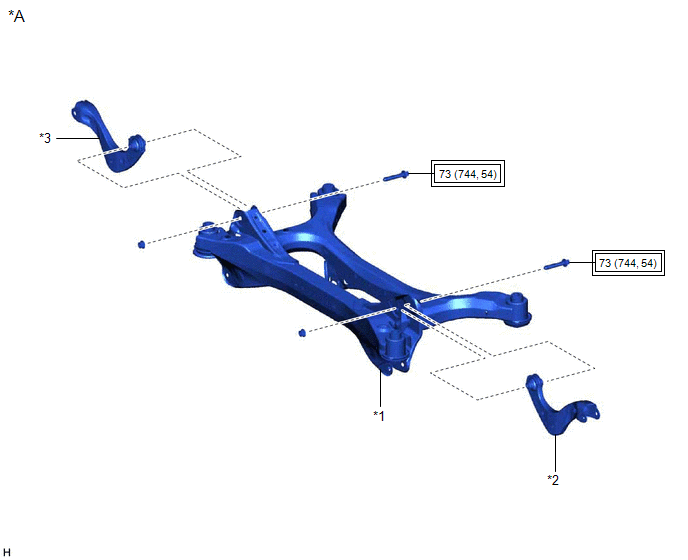

ILUSTRACIÓN
|
*A | Para 2WD |
- | - |
|
*1 | SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
*2 | CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO |
|
*3 | CONJUNTO DERECHO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |

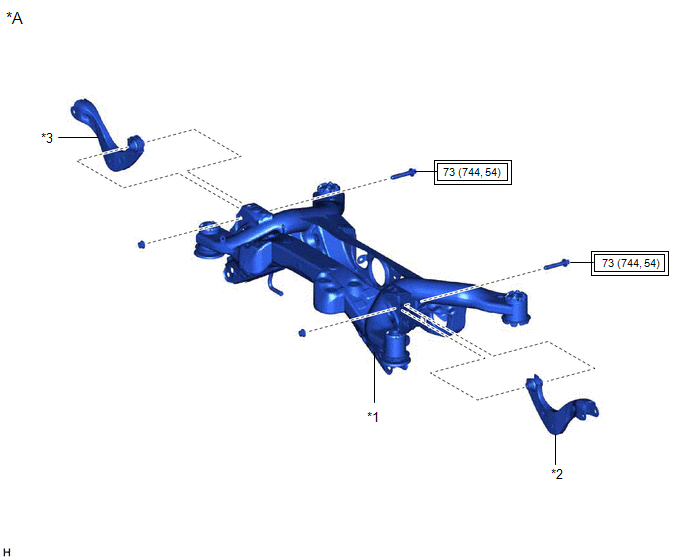

ILUSTRACIÓN
|
*A | Para AWD |
- | - |
|
*1 | SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
*2 | CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO |
|
*3 | CONJUNTO DERECHO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ExtracciÓnAjuste
AJUSTE PRECAUCIÓN/AVISO/OBSERVACIÓN
*a Perno de centraje
*b Perno estándar
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
Los pernos de centra ...
