COMPONENTES

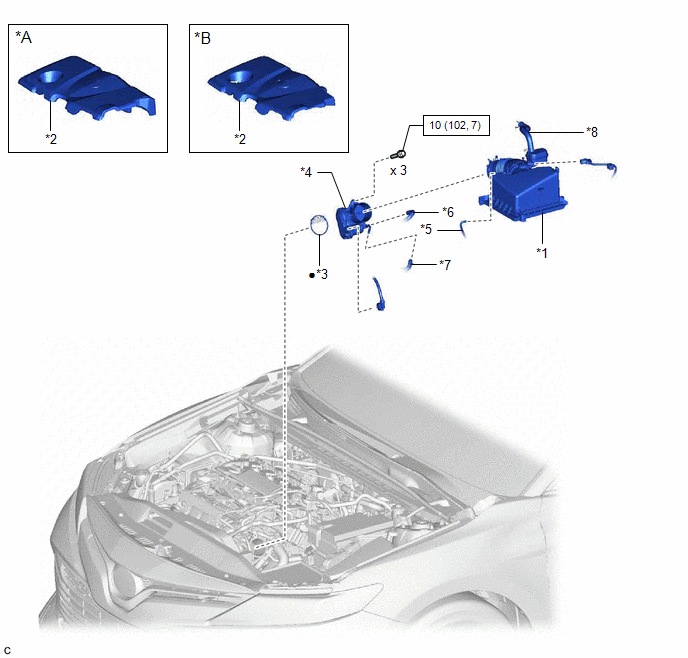

ILUSTRACION
|
*A | para 2WD |
*B | para AWD |
|
*1 | TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA |
*2 | SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1 |
|
*3 | JUNTA DEL CUERPO DE LA MARIPOSA |
*4 | CONJUNTO DEL CUERPO DE MARIPOSA CON MOTOR |
|
*5 | MANGUERA DE VACIO |
*6 | MANGUERA DE DERIVACION DE AGUA NO. 6 |
|
*7 | MANGUERA DE DERIVACION DE AGUA NO. 5 |
*8 | MANGUERA DE VENTILACION NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
InspecciOn En El VehIculoDesmontaje
DESMONTAJE PRECAUCIÓN/AVISO/OBSERVACIÓN
Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer, instalar o sustituir las piezas durante la extracción/instalación de la puerta delantera se muestran a continuación. Procedimient ...
UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*1 SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
*2 CONJUNTO DEL MICROFONO DEL TELEFONO
*3 CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR
- FUSIBLE TV (para pantalla de 9 pulgadas)
*4 CONJUNTO DEL ...
La temperatura de la salida de aire no cambia y la salida derecha es
diferente a la izquierda y viceversa (mismo ajuste de temperatura en los lados
derecho e izquierdo)
DESCRIPCION Si la temperatura del aire que se sopla
a traves de los difusores delanteros izquierdo y derecho es diferente aunque
se haya establecido la misma temperatura para ambos lados, las siguientes
areas posiblemente afectadas pueden ser la causa.
Diagnostico Factor
La tem ...
