COMPONENTES

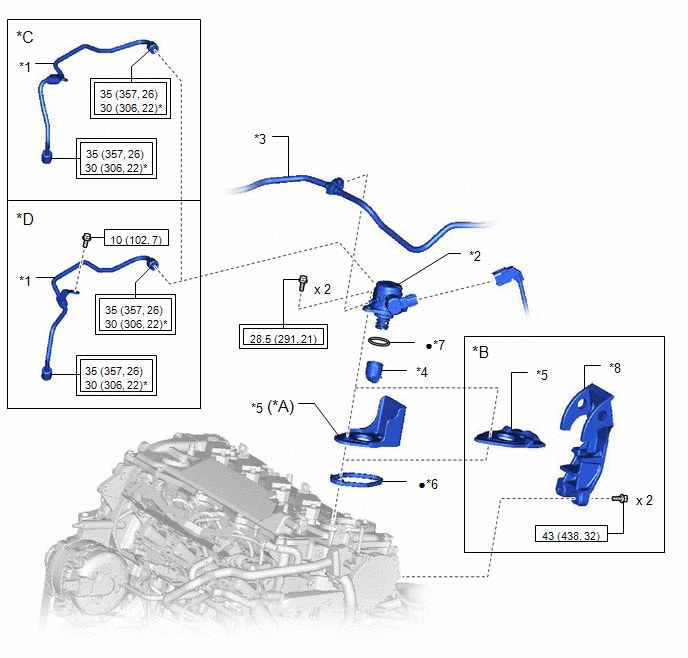

ILUSTRACION
.png)
|
*A | para 2WD |
*B | Para AWD |
|
*C | para tipo de conexion con soporte de valvula de EGR |
*D | para tipo de conexion con subconjunto de la cubierta de la culata |
|
*1 | SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1 |
*2 | CONJUNTO DE LA BOMBA DE COMBUSTIBLE |
|
*3 | SUBCONJUNTO DEL TUBO DE COMBUSTIBLE |
*4 | CONJUNTO DEL ELEVADOR DE LA BOMBA DE COMBUSTIBLE |
|
*5 | BRIDA DE LA BOMBA DE COMBUSTIBLE |
*6 | JUNTA DEL SEPARADOR DE LA BOMBA DE COMBUSTIBLE |
|
*7 | JUNTA TORICA |
*8 | PROTECTOR DE LA BOMBA DE COMBUSTIBLE |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
* | Para utilizar con una llave de tuercas de union |
? | Pieza no reutilizable |
InstalaciOn
InspecciOn En El VehIculoExtracciÓn
EXTRACCIÓN PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto de ...
Pastilla Del Freno De Disco Trasero (con Sistema Del Freno De Estacionamiento Eléctrico)
ComponentesCOMPONENTES ILUSTRACIÓN
*1 CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2
*2 KIT DEL CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO
*3 PASTILLA DEL FRENO DE DISCO TRASERO
*4 CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO
*5 CALCE AN ...
InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. COMPRUEBE EL SENSOR DE TEMPERATURA Y PRESIÓN DEL ACEITE
(a) Mida la tensión de salida del sensor de temperatura y presión del aceite.
(1) Aplique 5 V entre los terminales 3 (VC) y 2 (GND).
AVISO:
Tenga cuidado a la hora de conectar ...
