COMPONENTES

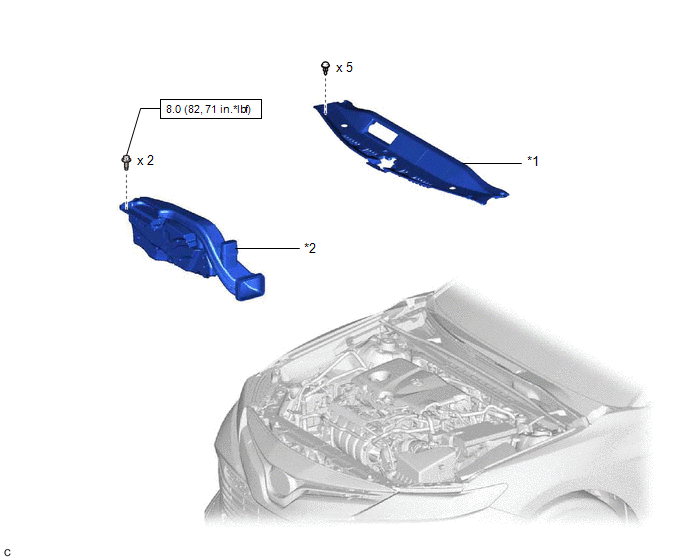

ILUSTRACION
.png)
|
*1 | SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO |
*2 | CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

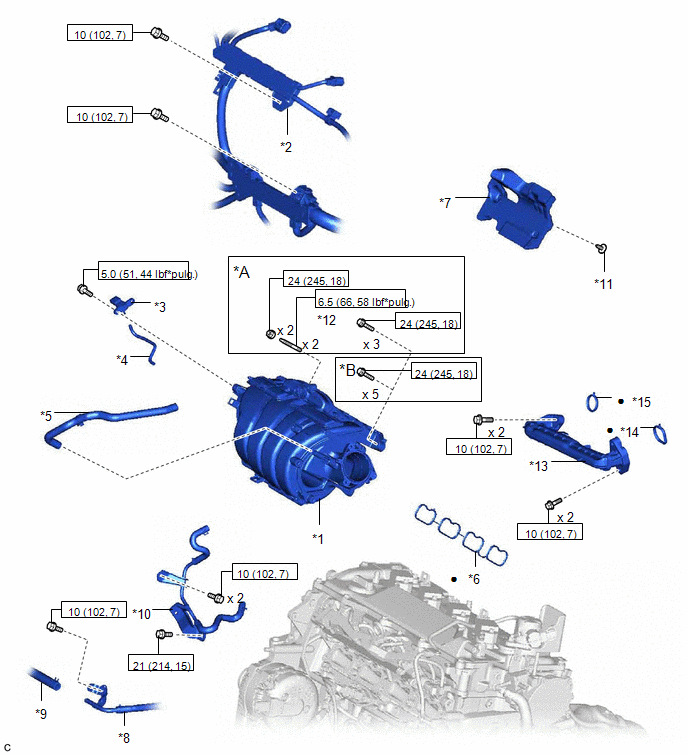

ILUSTRACION
.png)
|
*A | con esparrago prisionero |
*B | sin esparrago prisionero |
|
*1 | COLECTOR DE ADMISION |
*2 | CABLE DEL MOTOR |
|
*3 | CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR) |
*4 | MANGUERA DE VACIO |
|
*5 | MANGUERA DE ALIMENTACION DE VAPOR DE COMBUSTIBLE NO. 2 |
*6 | COLECTOR DE ADMISION A LA JUNTA DE CULATA NO. 1 |
|
*7 | CUBIERTA DEL MOTOR NO. 1 |
*8 | TUBERIA DE DERIVACION DE AGUA NO. 3 |
|
*9 | MANGUERA DE DERIVACION DE AGUA NO. 5 |
*10 | TUBERIA DE DERIVACION DE AGUA NO. 2 |
|
*11 | CLIP |
*12 | ESPARRAGO PRISIONERO |
|
*13 | SUBCONJUNTO DEL TUBO DE EGR NO. 1 |
*14 | JUNTA DEL ADAPTADOR DE LA VALVULA DE EGR |
|
*15 | JUNTA DE ENTRADA DE EGR |
- | - |
|
|
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
