COMPONENTES

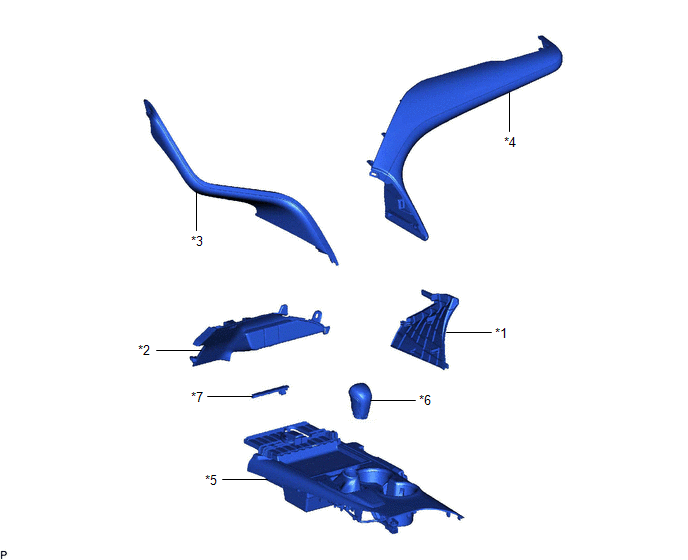

ILUSTRACIÓN
|
*1 | EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS |
*2 | MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS |
|
*3 | CONJUNTO DE MEDIDORES DEL CAPÓ NO. 1 |
*4 | SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2 |
|
*5 | SUBCONJUNTO DEL PANEL TRASERO DE LA CONSOLA SUPERIOR |
*6 | SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS |
|
*7 | CUBIERTA DEL BOTÓN DE DESBLOQUEO DEL CAMBIO |
- | - |
ILUSTRACIÓN
|
*1 | CONJUNTO DEL SOPORTE DEL CARGADOR INALÁMBRICO DEL MÓVIL (SUBCONJUNTO DEL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA) |
*2 | INDICADOR DE POSICIÓN DEL CAMBIO |
ExtracciÓnPerno Del Cubo Del Eje Trasero (sin Sistema Del Freno De Estacionamiento Eléctrico)
ComponentesCOMPONENTES ILUSTRACIÓN
*1 TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO
*2 PERNO DEL CUBO DEL EJE TRASERO
*3 DISCO TRASERO
*4 CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO
*5 MANGUERA FLEXIBLE TRASERA
- ...
ExtracciOn
EXTRACCION PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DEL VASTAGO DEL PEDAL DEL ACELERADOR (CON SENSOR)
AVISO:
Evite golpear el conjunto del sensor del pedal del acelerador.
No desmonte el co ...
Interruptor Eco
ComponentesCOMPONENTES
ILUSTRACION
*1 CONJUNTO DEL INTERRUPTOR ECO
(CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELECTRICO)
- -
ExtracciOnEXTRACCION
PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR ECO
(CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIEN ...
