COMPONENTES

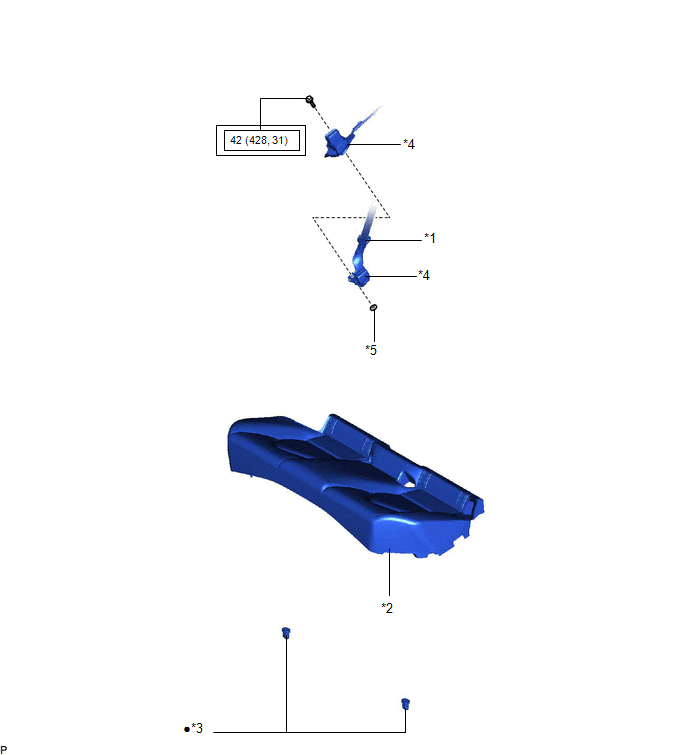

ILUSTRACIÓN
.png)
|
*1 | CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | CONJUNTO DEL COJÍN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*5 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |

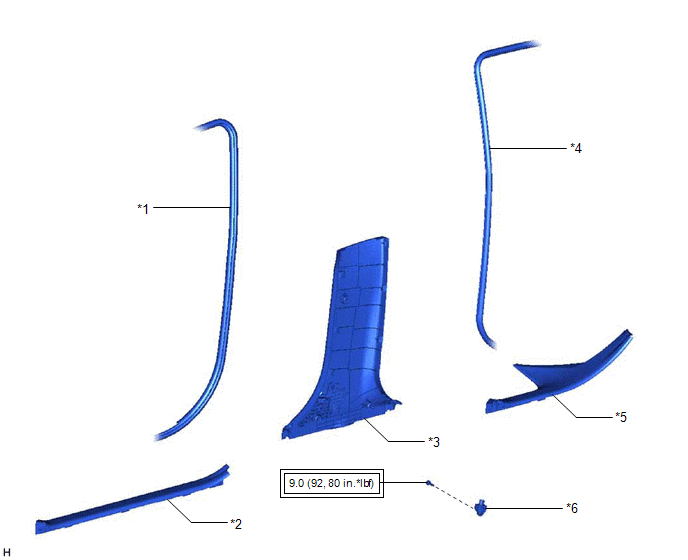

ILUSTRACIÓN
|
*1 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA |
*2 | ESTRIBO DE LA PUERTA DELANTERA |
|
*3 | EMBELLECEDOR DEL MONTANTE CENTRAL INFERIOR |
*4 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA |
|
*5 | ESTRIBO DE LA PUERTA TRASERA |
*6 | SENSOR DEL AIRBAG LATERAL NO. 1 |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
InspecciÓn En El VehÍculoTerminales De La Ecu
TERMINALES DE LA ECU OBSERVACION: Compruebe desde la parte trasera del conector mientras este conectado a los componentes.
CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
No. de terminal (Simbolo)
Color del cableado Descripcion del terminal
Condicion Condicion especificada
K4-1 ...
Centelleo de la pantalla o distorsion del color
PROCEDIMIENTO
1. COMPRUEBE LOS AJUSTES DE VISUALIZACION
(a) Restablezca los ajustes de visualizacion (contraste, brillo) y verifique si la pantalla se ve bien.
OK: La pantalla regresa a la normalidad.
OK
FIN DE LA INSPECCION
NG
VAYA A LA SIGUIENTE AREA POSIBLEMENTE ...
Cámara automática de las luces de carretera (B124C)
DESCRIPCIÓN La ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) detecta una señal de solicitud de encendido de las luces de carretera del sistema automático de luces de carretera procedente de la cámara de reconocimiento de avance.
No. de DTC Detection Item ...
