COMPONENTES
ILUSTRACION
|

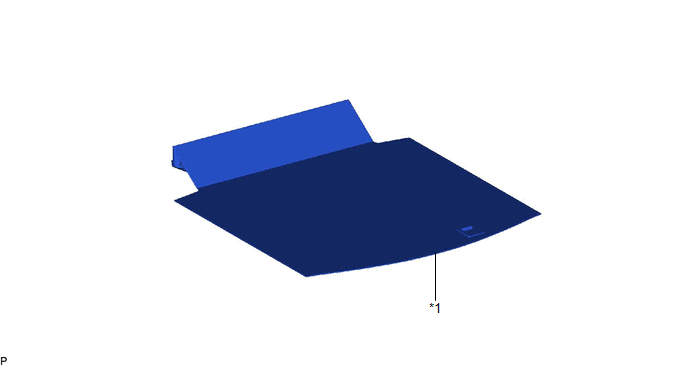

*1 | CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO |
- | - |
ILUSTRACION
.png)
|

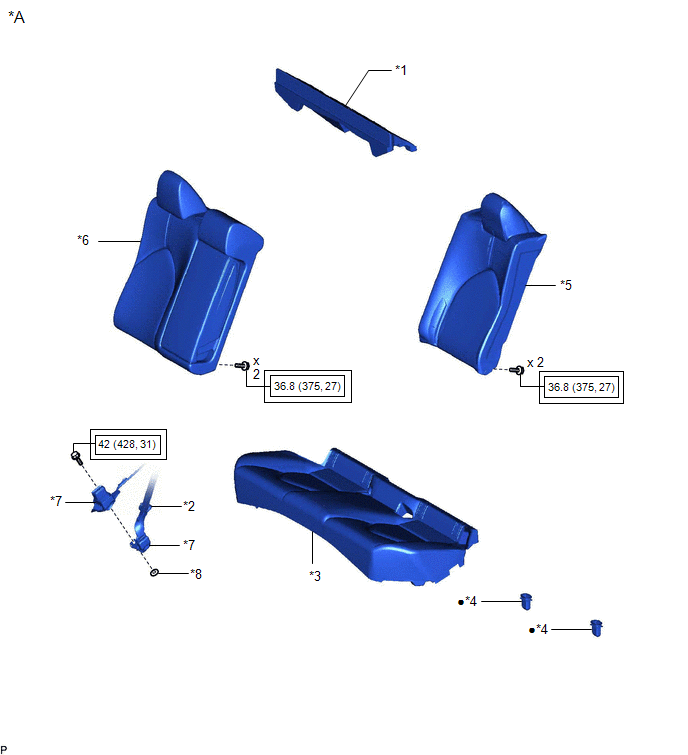

*A | Para asiento de tipo plegable | - |
- |
| *1 |
ALMOHADILLA INTERIOR DE LA GUARNICION DEL COMPARTIMIENTO DE EQUIPAJES | *2 |
CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
| *3 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
*4 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
|
*5 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
|
*7 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
*8 | ARANDELA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |
ILUSTRACION
|

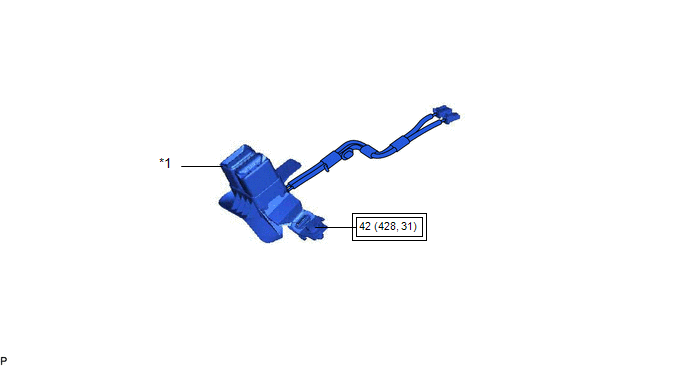

*1 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |
ExtracciOnPrecauciÓn
PRECAUCIÓN MEDIDAS DE PRECAUCIÓN PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
AVISO: Cuando desconecte el cable del terminal negativo (-) de la batería, inicialice los siguientes sistemas después de volver a conectar el cable.
Nombre del sist ...
Averia en el sintonizador de HD Radio (B1551,B158D,B15A0,B15B0,B15B3,B15B7,B15BA,B15F9)
DESCRIPCION Estos DTC se memorizan cuando se produce una averia en el conjunto del receptor de radio y pantalla.
No. de DTC Detection Item
Condicion de deteccion de DTC
Area Afectada B1551
Averia en el sintonizador de HD Radio
Cuando se cumple alguna de las condiciones s ...
ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste,
calibracion, inicializacion o registro) que deben realizarse despues de que
se hayan extraido, instalado o sustituido las piezas durante la
extraccion/instalacion del conjunto del re ...
