COMPONENTES

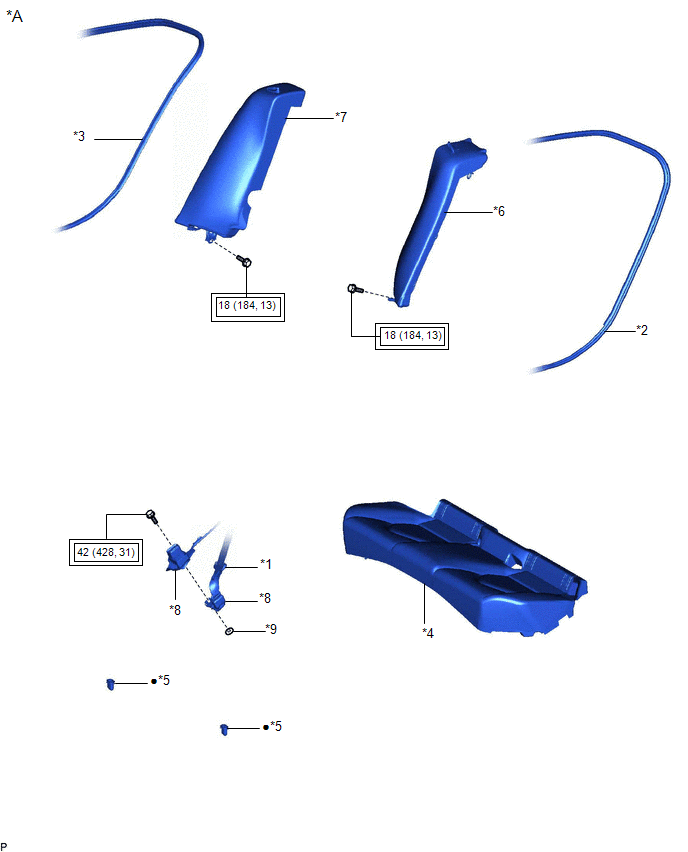

ILUSTRACION
.png)
|
*A | Para asiento de tipo plegable | - |
- |
| *1 |
CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL | *2 |
BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA |
|
*3 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA | *4 |
CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*5 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*6 | CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO |
|
*7 | CONJUNTO DEL RESPALDO TRASERO DERECHO |
*8 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*9 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

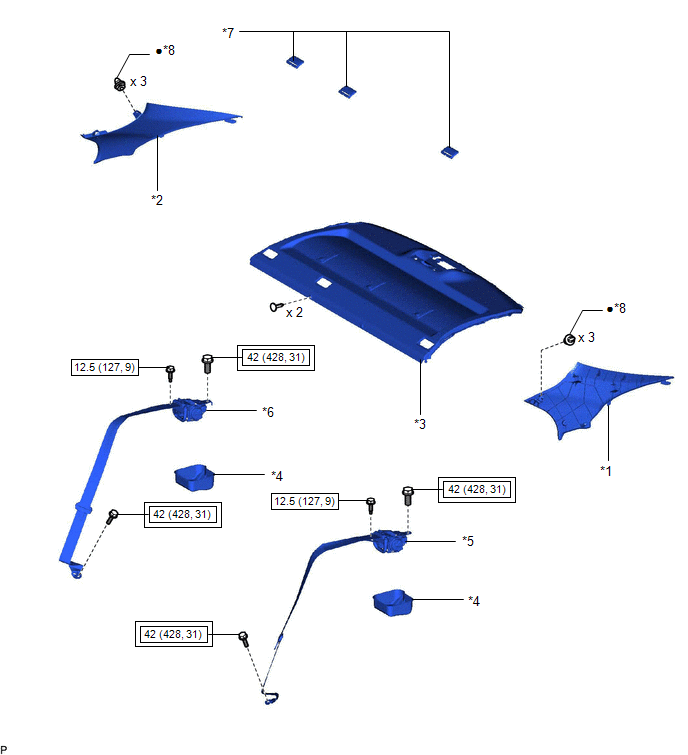

ILUSTRACION
|
*1 | EMBELLECEDOR INTERIOR IZQUIERDO DEL LATERAL DEL TECHO |
*2 | EMBELLECEDOR INTERIOR LATERAL DERECHO DEL TECHO |
|
*3 | CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE |
*4 | CUBIERTA DEL RETRACTOR DEL CINTURON DEL ASIENTO TRASERO |
|
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO |
|
*7 | CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO |
*8 | CLIP |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
? | Pieza no reutilizable | - |
- |
