COMPONENTES

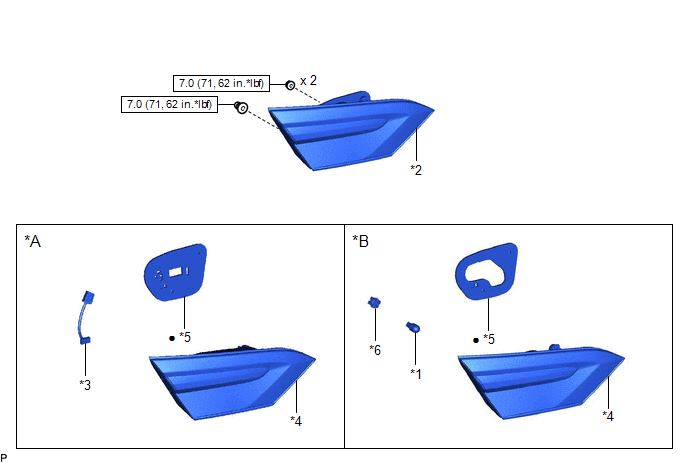

ILUSTRACIÓN
|

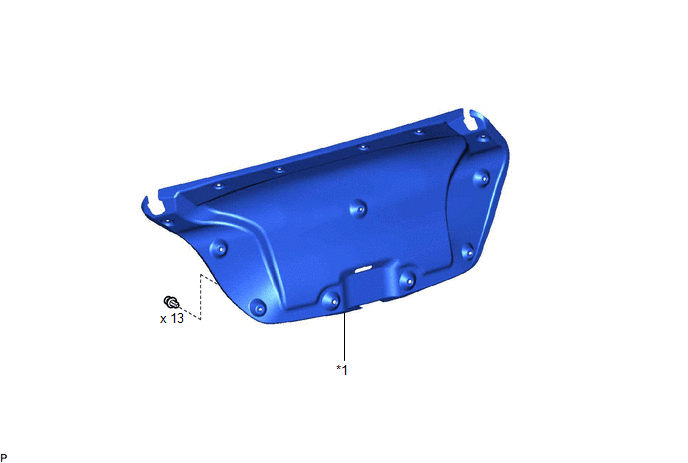

*1 | CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
- | - |
ILUSTRACIÓN
|
*A | Para la luz de marcha atrás tipo LED |
*B | para luz de marchas atrás de tipo de bombilla |
|
*1 | BOMBILLA DE LA LUZ DE MARCHA ATRÁS |
*2 | CONJUNTO DE LAS LUCES TRASERAS |
|
*3 | CABLE DE LAS LUCES TRASERAS |
*4 | CUERPO Y LENTE DE LAS LUCES TRASERAS |
|
*5 | EMPAQUETADURA DE LA LUZ TRASERA |
*6 | TAPÓN DEL ZÓCALO DE LAS LUCES TRASERAS |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● | Pieza no reutilizable |
ExtracciÓnComponentes
COMPONENTES ILUSTRACION
*1 BANDA PROTECTORA DE
GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
*2 BANDA PROTECTORA DE
GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
*3 CONJUNTO DEL COJIN
DEL ASIENTO TRASERO *4
GANCHO DE BLOQUEO DEL COJIN DEL AS ...
Terminales De La Ecu
TERMINALES DE LA ECU INSPECCIONE EL CONJUNTO DEL
BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y LA ECU PRINCIPAL DE LA
CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA)
(a) Extraiga la ECU
principal de la carroceria (ECU de la red multiplex de la carroceria) del
conjunto del bloque de ...
InstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ANTENA DEL TECHO (excepto techo solar panoramico)
(a) Si vuelve a utilizar el conjunto de la antena del techo: (1)
Instale un sello nuevo. (b) Empuje el conjunto de la antena del techo en
la direccion indicada por la flecha (1) que se muestr ...
