DESCRIPCIÓN
El conjunto de la ECU de 4WD recibe señales de cada sensor para controlar la presión del líquido del embrague y limitar el funcionamiento del diferencial central, que distribuye el par en función de las condiciones de conducción.
|
No. de DTC | Detection Item |
Condición de detección de DTC |
Área Afectada |
|---|---|---|---|
| C1298 |
Circuito del solenoide lineal |
Cuando todas las situaciones siguientes continúan durante 1 segundo o más:
|
|
|
Condición del vehículo | |||
|---|---|---|---|
|
Patrón 1 | Patrón 2 | ||
|
Condición de diagnóstico |
La tensión del IG1 es de 9.5 V o más, la corriente solicitada por el solenoide lineal de 4WD (conjunto del acoplamiento de la transmisión) es 0 A. |
○ | - |
|
La tensión del IG1 es de 9.5 V o más, la corriente solicitada por la solenoide lineal de 4WD (conjunto del acoplamiento de la transmisión) es mayor que 0.8 A. |
- | ○ | |
|
Estado de la avería | Se produce un cortocircuito en el circuito del solenoide lineal de 4WD. |
○ | - |
|
Se produce un circuito abierto en el circuito del solenoide lineal de 4WD. |
- | ○ | |
|
Momento de la detección |
1 segundo o más | 1 segundo o más | |
|
Número de ciclos | 1 ciclo |
1 ciclo | |
OBSERVACIÓN:
Se emitirá el DTC cuando se cumplan las condiciones de alguno de los patrones de la tabla anterior.

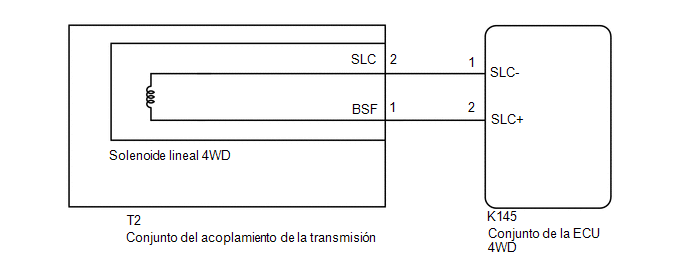

DIAGRAMA DE CABLEADO
PROCEDIMIENTO
| 1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE 4WD - CONJUNTO DE ACOPLAMIENTO DE LA TRANSMISIÓN) |

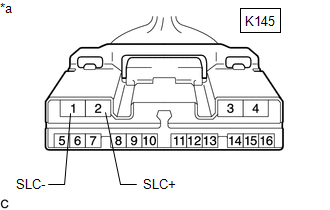

| (a) Desconecte el conector K145 del conjunto de la ECU de 4WD. |
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
K145-2 (SLC+) - K145-1 (SLC-) |
20 °C (68 °F) | 2.2 a 2.6 Ω |
|
K145-2 (SLC+) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
|
K145-1 (SLC-) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
| OK | .gif) | SUSTITUYA EL CONJUNTO DE LA ECU DE 4WD Haga clic aquí |
|
| 2. |
INSPECCIONE EL CONJUNTO DEL ACOPLAMIENTO DE LA TRANSMISIÓN |

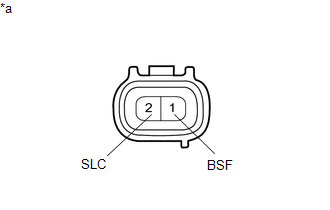

| (a) Desconecte el conector T2 del solenoide lineal de 4WD (conjunto del acoplamiento de la transmisión). |
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
1 (BSF) - 2 (SLC) | 20 °C (68 °F) |
2.2 a 2.6 Ω |
|
1(BSF) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
|
2 (SLC) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
| OK | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
| NG | | SUSTITUYA EL CONJUNTO DEL ACOPLAMIENTO DE LA TRANSMISIÓN Haga clic aquí |
