Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito del interruptor de los intermitentes

DESCRIPCIÓN

El sensor de la dirección recibe la información del interruptor de los intermitentes y controla los intermitentes.

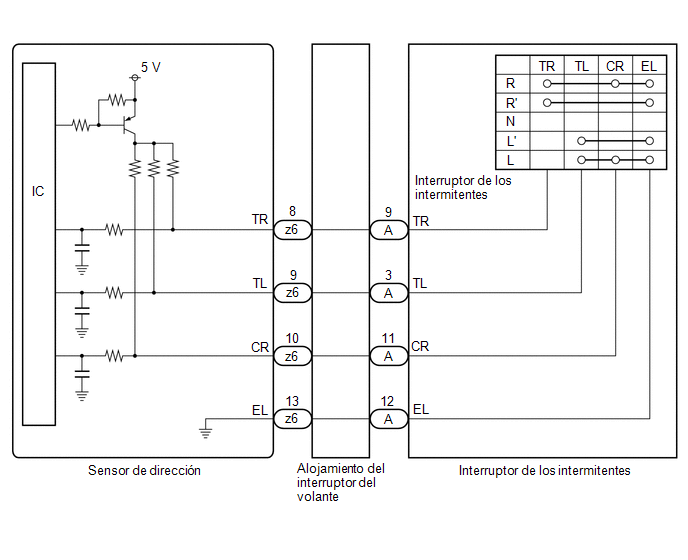

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Ingrese en los siguientes menús: Chassis / Steering Angle Sensor / Data List.

(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.

Chassis > Steering Angle Sensor > Data List

Pantalla del tester

Elemento de medición

Rango

Condición normal

Nota de diagnóstico

Turn Signal Switch (Right)

Señal del interruptor de los intermitentes (posición giro a la derecha)

OFF u ON

OFF: interruptor de los intermitentes en posición distinta de giro a la derecha

ON: Interruptor de los intermitentes en posición de giro a la derecha

-

Turn Signal Switch (Left)

Señal del interruptor de los intermitentes (posición de giro a la izquierda)

OFF u ON

OFF: interruptor de los intermitentes en posición distinta de giro a la izquierda

ON: Interruptor de los intermitentes en posición de giro a la izquierda

-

Cornering Light Switch

Señal del interruptor de los intermitentes (giro completo)

OFF u ON

OFF: Interruptor de los intermitentes en posición distinta de giro hacia la izquierda o derecha

ON: Interruptor de los intermitentes en posición de giro completo hacia la izquierda o derecha

-

Chasis > Sensor de ángulo de dirección > Lista de datos

Pantalla del tester

Turn Signal Switch (Right)

Turn Signal Switch (Left)

Cornering Light Switch

OK:

Los estados nomales citados anteriomente se visualizan en la pantalla.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

Haga clic aquí

NG

2.

INSPECCIONE EL INTERRUPTOR DE LOS INTERMITENTES

(a) Extraiga el interruptor de los intermitentes.

Haga clic aquí

(b) Inspeccione el interruptor de los intermitentes.

Haga clic aquí

NG

SUSTITUYA EL INTERRUPTOR DE LOS INTERMITENTES

OK

3.

INSPECCIONE EL ALOJAMIENTO DEL INTERRUPTOR DEL VOLANTE

(a) Extraiga el alojamiento del interruptor del volante.

Haga clic aquí

(b) Inspeccione el alojamiento del interruptor del volante.

Haga clic aquí

OK

REEMPLACE EL SENSOR DE DIRECCIÓN

Haga clic aquí

NG

SUSTITUYA EL ALOJAMIENTO DEL INTERRUPTOR DEL VOLANTE

Haga clic aquí
