DESCRIPCION
El sistema de iluminacion de entrada al vehiculo controla la iluminacion del interruptor del motor.

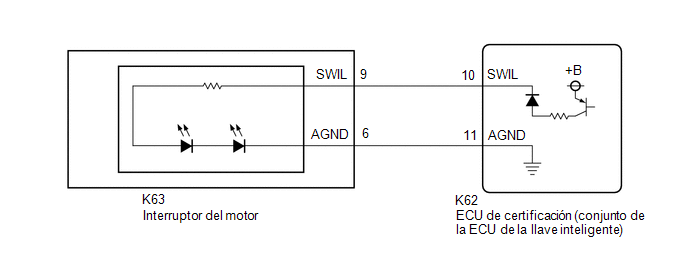

DIAGRAMA DE CABLEADO
PRECAUCION / AVISO / OBSERVACION
AVISO:
Antes de sustituir la ECU de certificacion (conjunto de la ECU de la llave inteligente), consulte Registro*.
Haga clic aqui .gif)
PROCEDIMIENTO
|
1. | REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menus: Body Electrical/Smart Key/Active Test.
(e) Realice la prueba activa segun los datos de la pantalla del Techstream.
Body Electrical > Smart Key > Active Test|
Pantalla del tester | Elemento de medicion | Rango de control | Nota de diagnostico |
|---|---|---|---|
|
Power/Engine SW Light |
Iluminacion del interruptor del motor |
OFF u ON | - |
|
Pantalla del tester |
|---|
|
Power/Engine SW Light |
OK:
Se enciende la iluminacion del interruptor del motor.
| OK | .gif) | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
|
|
2. | INSPECCIONE EL INTERRUPTOR DEL MOTOR |
(a) Extraiga el interruptor del motor.
Para A25A-FKS: haga clic
aqui
Para 2GR-FKS: haga clic aqui
(b) Inspeccione el interruptor del motor.
Para A25A-FKS: haga clic aqui
Para 2GR-FKS: haga clic aqui
| NG | | SUSTITUYA EL INTERRUPTOR DEL MOTOR Para A25A-FKS: haga clic aqui
Para 2GR-FKS: haga clic aqui |
|
|
3. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INTERRUPTOR DEL MOTOR - ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)) |
(a) Desconecte el conector K62 de la ECU de certificacion (conjunto de la ECU de la llave inteligente).
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
K63-9 (SWIL) - K62-10 (SWIL) |
Siempre | Por debajo de 1 ? |
|
K63-6 (AGND) - K62-11 (AGND) |
Siempre | Por debajo de 1 ? |
|
K63-9 (SWIL) o K62-10 (SWIL) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K63-6 (AGND) o K62-11 (AGND) - Masa de la carroceria |
Siempre | 10 k? o superior |
| OK | | REEMPLACE LA ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
Circuito de la luz ambiental.
Circuito del interruptor de deteccion de desbloqueo de puertasTabla De SÍntomas De Problemas
TABLA DE SÍNTOMAS DE PROBLEMAS
OBSERVACIÓN:
Inspeccione los fusibles y los relés relacionados con este sistema antes de inspeccionar las siguientes áreas afectadas.
Consulte la tabla siguiente para determinar la causa del síntoma del problema. Si hay varias áreas posiblemente afecta ...
