Manual de réparation,
Manual del propietario
Manual de réparation,
Componentes

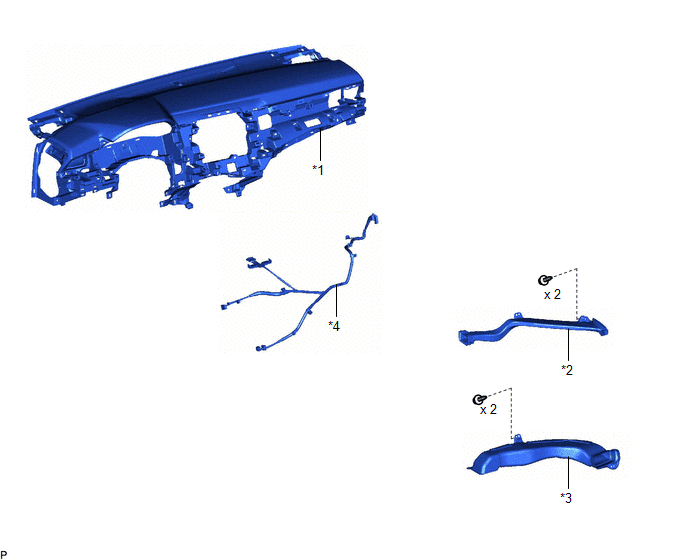

COMPONENTES
ILUSTRACION
|
*1 | SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS |
*2 | CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2 |
|
*3 | SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3 |
*4 | CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS |
ExtracciOn
EXTRACCION
PRECAUCION/AVISO/RECOMENDACION
A continuacion se muestran los procedimientos necesarios (de ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar las piezas, o al sustituirlas durante la extraccion/instalacion del subconjunto del cable de la antena del telefono y del GPS.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion. |
Sistema asistente de mantenimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
.png)
Haga clic aqui
.gif)
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
2. EXTRAIGA EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2
Haga clic aqui
3. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3
Haga clic aqui

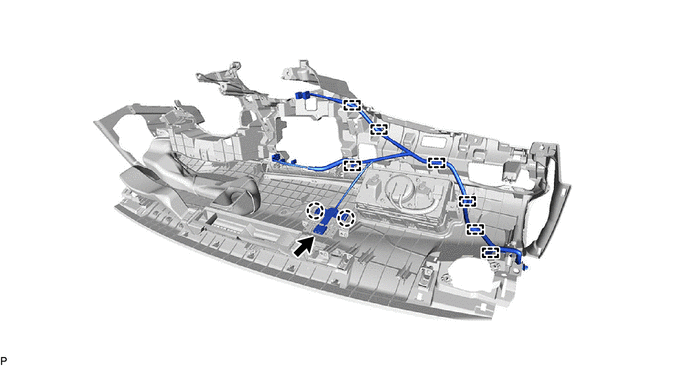

4. EXTRAIGA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS
(a) Desconecte el conector.
.png)
(b) Desenganche las 2 garras.
(c) Desenganche las 7 abrazaderas y extraiga el cable de la antena del telefono y del GPS.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS
(a) Enganche las 7 abrazaderas.
(b) Enganche las 2 garras.
(c) Conecte el conector para instalar el cable de la antena del telefono y del GPS.
2. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3
Haga clic aqui .gif)
3. INSTALE EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2
Haga clic aqui
4. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
