Componentes

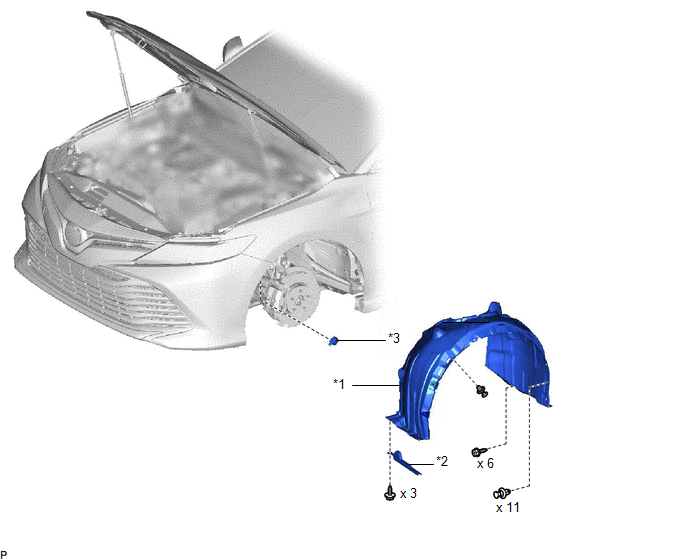

COMPONENTES
ILUSTRACION
|
*1 | REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA |
*2 | ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
|
*3 | AVISADOR ACUSTICO DE BLOQUEO INALAMBRICO DE LAS PUERTAS |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui .gif)
2. EXTRAIGA LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
OBSERVACION:
Siga el mismo procedimiento que en el lado derecho.
Haga clic aqui
3. EXTRAIGA EL REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA
OBSERVACION:
Siga el mismo procedimiento que en el lado derecho.
Haga clic aqui
4. EXTRAIGA EL AVISADOR ACUSTICO DEL SISTEMA INALAMBRICO DE CIERRE CENTRALIZADO DE PUERTAS

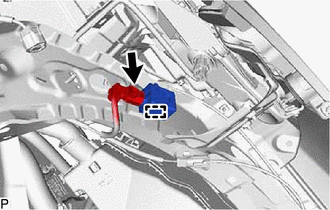

| (a) Desconecte el conector. |
|
(b) Desenganche la abrazadera y extraiga el avisador acustico del sistema inalambrico de cierre centralizado de puertas.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL AVISADOR ACUSTICO DEL SISTEMA INALAMBRICO DE CIERRE CENTRALIZADO DE PUERTAS
(a) Enganche la abrazadera para instalar el zumbador del sistema inalambrico de bloqueo centralizado de puertas.
(b) Conecte el conector.
2. COLOQUE EL REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA
OBSERVACION:
Siga el mismo procedimiento que en el lado derecho.
Haga clic aqui .gif)
3. INSTALE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
OBSERVACION:
Siga el mismo procedimiento que en el lado derecho.
Haga clic aqui
4. INSTALE LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui
